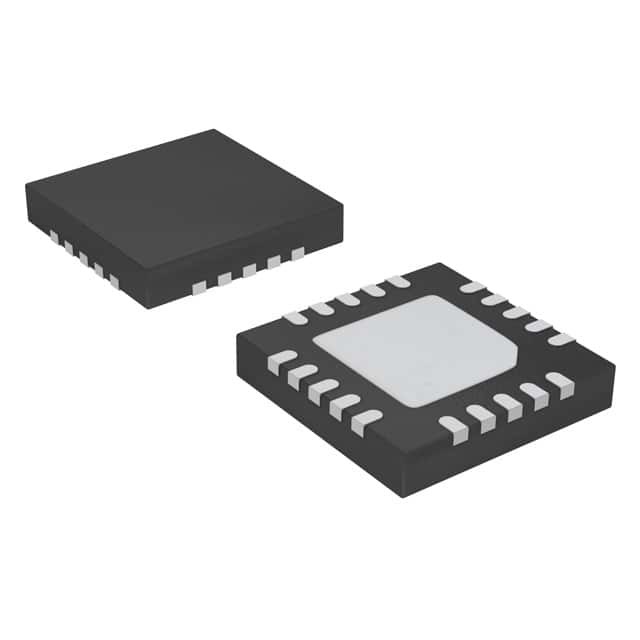

C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Силиконовые лаборатории

Обзор системы

Устройства C8051F330/1/2/3/4/5 представляют собой полностью интегрированные MCU системы на чипе с смешанным сигналом. Выделенные функции перечислены ниже.

• Высокоскоростное микроконтроллерное ядро, совместимое с 8051 (до 25 MIPS)

• Встроенный, полноскоростной, ненавязчивый интерфейс отладки (на чипе)
• Истинный 10-битный одноканальный/дифференциальный ADC с аналоговым мультиплексером
• 10-битный выходной DAC
• Достоверно программируемый внутренний осциллятор 25 МГц
• До 8 кБ флэш-памяти на чипе 512 байтов
• 768 байтов ОЗУ на чипе
• серийные интерфейсы SMBus/I2C, Enhanced UART и Enhanced SPI, реализованные в оборудовании
• Четыре 16-битных таймера общего назначения
• Программируемый счетчик/таймер с тремя модулями захвата/сравнения и функцией Watchdog Timer
• Встроенный на чипе резет питания, VDD-монитор и датчик температуры
• Встроенный на чипе сравнитель напряжения
• 17 портов ввода/вывода (5 В)

Аналоговые периферийные устройства

- 10-битный ADC (только F330/2/4)
• до 200 кс.
• До 16 внешних однокончательных или дифференциальных входов
• VREF от внутреннего VREF, внешнего пин или VDD
• Внутренний или внешний старт источника преобразования
• Встроенный датчик температуры
- 10-битный выходной ток DAC (только F330)
- Сравнитель
• Программируемый гистерез и время отклика
• Конфигурируется как источник прерывания или сброса
• Низкий ток (0,4 мкА)
Дебют на чипе
- Встроенная схема отладки обеспечивает полную скорость, неинтрузивную систему отладки (не требуется эмулятор)
- Предоставляет точки прерывания, одноступенчатые, проверяют/изменяют память и регистры
- превосходные характеристики по сравнению с системами эмуляции, использующими ICE-чипы, целевые капсулы и разъемы
- Низкая стоимость, полный комплект разработки
Напряжение питания от 2,7 до 3,6 В
- Типичный рабочий ток: 6,4 мА при 25 МГц;
9 μA при 32 кГц
- Типичный ток в режиме остановки: 0,1 μA
Температурный диапазон: от 40 до + 85 °C
Ядро высокой скорости 8051 μC
- Архитектура инструкций с трубопроводом; выполняет 70% инструкций в 1-2 системных часах
- до 25 MIPS пропускной способности с 25 МГц часом
- Расширенная память обработки прерываний
- 768 байтов внутренней оперативной памяти (256 + 512)
- 8 кБ (F330/1), 4 кБ (F332/3), или 2 кБ (F334/5) Flash; Программируемый в системе в 512-байтных секторах
Цифровые периферийные устройства
- 17 портов ввода/вывода; все 5 В толерантны к высокому потоку
- аппаратно усовершенствованные серийные порты UART, SMBusTM и SPITM
- Четыре 16-битных счетчика/таймера общего назначения
- 16-битный программируемый счетчик массив (PCA) с тремя модулями захвата / сравнения
- Реальный режим часов с использованием PCA или таймера и внешнего источника часов
Источники часов
- Два внутренних осциллятора:
• 24,5 МГц с точностью ± 2% поддерживает безкристаллическую работу UART
• 80/40/20/10 кГц низкая частота, низкая мощность
- Внешний осциллятор: кристалл, RC, C или часы (1 или 2 режима пин)
- Может переключаться между источниками часов на лету; полезно в режимах энергосбережения
Пакет с 20-пиновым QFN
