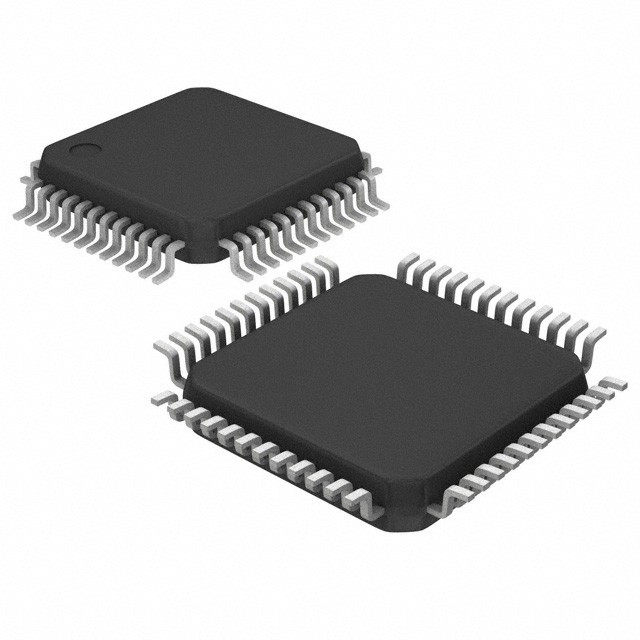

CY8C4246AZI-L433 IC MCU 32BIT 64KB FLASH 48TQFP Технологии Infineon

Общее описание

PSoC® 4 - это масштабируемая и реконфигурируемая архитектура платформы для семейства программируемых встроенных системных контроллеров с смешанным сигналом с процессором ARM® CortexTM-M0.Он сочетает в себе программируемые и реконфигурируемые аналоговые и цифровые блоки с гибким автоматическим маршрутизациейСемейство продуктов PSoC 4100, основанное на этой платформе, представляет собой сочетание микроконтроллера с цифровой программой с логикой, высокопроизводительное конвертирование аналогов в цифровые,опампы с режимом ComparatorПродукты PSoC 4100 будут полностью совместимы с членами платформы PSoC 4 для новых приложений и дизайнерских потребностей.Программируемые аналоговые и цифровые подсистемы обеспечивают гибкость и настройку конструкции в полевых условиях..

Особенности

32-разрядная подсистема MCU
■ 24-МГц ARM Cortex-M0 процессор с одноциклическим умножением
■ До 32 кБ флэш-сигнала с Read Accelerator
■ До 4 кБ SRAM

Программируемый аналог

■ Два опампа с реконфигурируемыми внешними и внешними
высокополосный внутренний привод и режимы сравнителя и ADC
возможность буферизации ввода
■ 12-битный 806 ксп SAR ADC с дифференциалом и однокончательным
режимы и канальный секвенсор с средним значением сигнала
■ Двух текущих DAC (IDAC) для общего назначения или емкостного
применения для обнаружения на любом штифе
■ Два сравнителя низкой мощности, работающих в режиме глубокого сна

Работа с низкой мощностью от 1,71-V до 5,5-V

■ 20-nA режим остановки с пробуждением GPIO
■ режимы гибернации и глубокого сна позволяют
Компенсации энергии

Капацитивное обнаружение
■ Cypress CapSense Sigma-Delta (CSD) обеспечивает лучшие в своем классе
SNR (>5:1) и водонепроницаемость
■ Компьютерный компонент, поставляемый Cypress, делает емкостную
Дизайн датчика простой
■ Автоматическая настройка оборудования (SmartSenseTM)
ЛКД-накопитель сегмента
■ поддержка ЖК-привода на всех пинах (общий или сегментный)
■ Работает в режиме глубокого сна с 4 битами памяти на пин

Серийная связь

■ Два независимых серийных коммутатора, которые могут быть переконфигурированы во время выполнения
катионные блоки (SCB) с переконфигурируемыми I2C, SPI или UART
функциональность

Время и модуляция ширины импульса

■ Четыре 16-разрядных таймера/модулятора ширины импульса счетчика (TCPWM)
Блоки
■ Центроустроенные, крайние и псевдослучайные режимы
■ Сравнительное запускание сигналов "Убивай" для двигателя и
другие высоконадежные цифровые логические приложения (Продолжение...)
