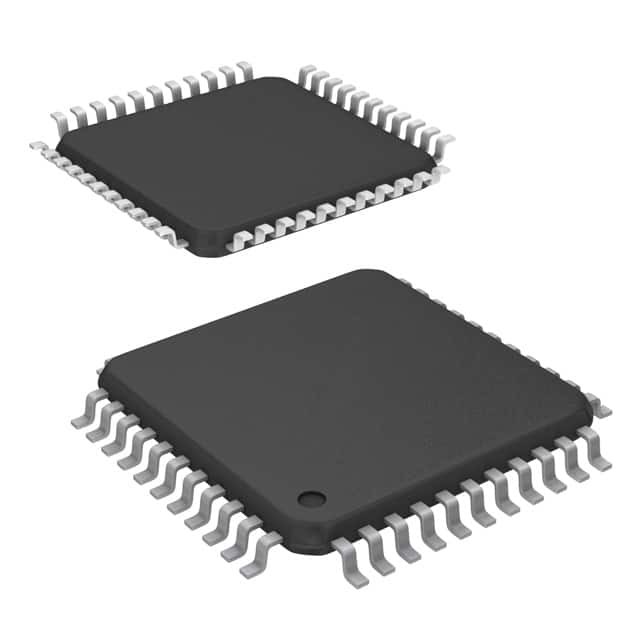

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP Технологии Infineon

Функциональный обзор PSoC®

Семейство PSoC® состоит из множества устройств смешанного сигнального массива с устройствами на чипе.недорогое одночиповое программируемое устройствоУстройства PSoC включают в себя конфигурируемые блоки аналоговой и цифровой логики, а также программируемые взаимосвязи.Эта архитектура позволяет пользователю создавать индивидуальные конфигурации периферийных устройств, которые соответствуют требованиям каждого отдельного приложенияКроме того, быстрый процессор, Flash-память, SRAM-память и конфигурируемый IO включены в ряд удобных файлов и пакетов.

Особенности

■ Мощный Гарвардский архитектурный процессор
Процессор M8C Скорость до 24 МГц
8x8 умножить, 32-битный накопитель
Низкая мощность при высокой скорости
Рабочее напряжение от 3,0 до 5,25 В
Рабочее напряжение до 1,0 В с использованием насоса OnChip Switch Mode (SMP)
Промышленный температурный диапазон: от -40 до +85°С
■ Продвинутые периферийные устройства (блоки PSoC)
12 аналоговых PSoC-блоков железной дороги обеспечивают:
- До 14-битных ADC
- До 9-битных DAC
- Программируемые усилители
- Программируемые фильтры и сравнители
8 цифровых блоков PSoC обеспечивают:
- от 8 до 32 битных таймеров, счетчиков и PWM
- Модули CRC и PRS
- До 2 полнодуплексных UART
- несколько мастеров или рабов SPITM
- Подключается ко всем GPIO-прицепам
Сложные периферийные устройства путем объединения блоков
■ Точность, программируемое часовое управление
Внутренний 2,5% 24/48 МГц осциллятор
24/48 МГц с опциональным кристаллом 32 кГц
Осиллятор внешний, до 24 МГц
Внутренний осциллятор для охраны и сна
■ Гибкая память на чипе
Хранение 16K Flash-программ 50 000 циклов стирания/записи
256 байтов SRAM хранилища данных
Внутреннее серийное программирование (ISSP)
Частичные обновления Flash
Гибкие способы защиты
Эмуляция EEPROM в Flash
■ Программируемые конфигурации штифтов
25 мА Погрузка на все GPIO
❐ Pull up, Pull down, High Z, Strong, or Open Drain Drive Modes on all GPIO
До 12 аналоговых входов на GPIO
4 аналоговых выхода 30 мА на GPIO
Конфигурируемое прерывание на всех GPIO
■ Дополнительные ресурсы системы
I2CTM Slave, Master и Multi-Master до 400 кГц
❐ Watchdog and Sleep Timers
️ Конфигурируемая пользователем система обнаружения низкого напряжения
Интегрированная система надзора
️ Справочное напряжение на чипе с точностью
■ Комплексные инструменты развития
Свободная разработка программного обеспечения (PSoC DesignerTM)
Полнофункциональный эмулятор и программист
Эмуляция на полную скорость
Сложная структура точки прерывания
128K трасс-памяти
