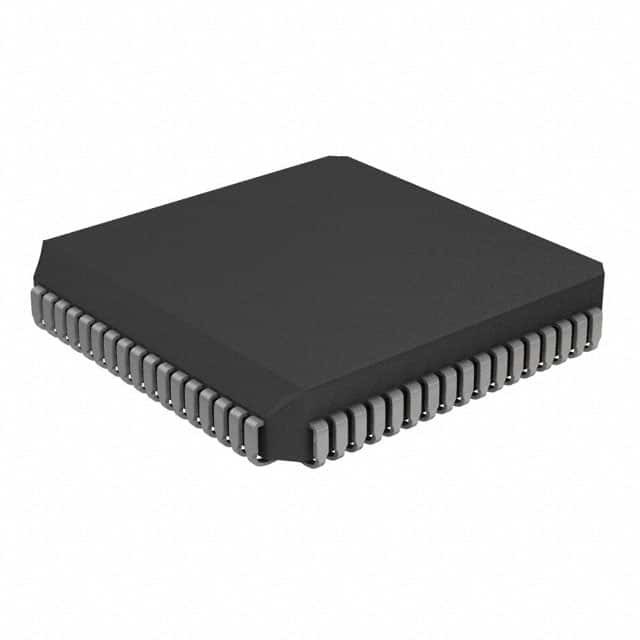

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC Технология микрочипов

ОБЗОР

Данный лист данных охватывает группу PIC17C7XX семейства микроконтроллеров PIC17CXXX.

Основные характеристики микроконтроллера:
• Только 58 однословных инструкций для изучения
• Все инструкции с одним циклом (121 нс) за исключением программных ветвей и таблиц чтения/записи, которые имеют два цикла
• Рабочая скорость:
- DC - 33 МГц часовой вход
- DC - 121 нс цикл обучения
• 8х8 одноцикличный аппаратный мультипликатор
• Возможность прерывания
• 16-уровневый глубокий аппаратный стек
• Прямые, косвенные и относительные режимы адресации
• Исполнение внутренней/внешней памяти программ, способное обращаться к 64K x 16 пространству памяти программ

Периферийные характеристики:
• До 66 пинов ввода/вывода с индивидуальным управлением направлением
• 10-разрядный многоканальный аналогово-цифровой преобразователь
• Погрузчик/источник высокого тока для прямых светодиодных приводов
• Четыре входных булава
- Записи 16-битные, максимальное разрешение 121 нс
• Три выхода PWM (разрешение от 1 до 10 бит)
• TMR0: 16-битный таймер/счетчик с
8-разрядный программируемый прескаллер
• TMR1: 8-битный таймер/счетчик
• TMR2: 8-битный таймер/счетчик
• TMR3: 16-битный таймер/счетчик
• Два универсальных синхронных асинхронных приемника-передатчика (USART/SCI) с независимыми генераторами baud-скорости
• Синхронный серийный порт (SSP) с режимами SPITM и I2CTM (включая режим I2C master)

Специальные характеристики микроконтроллера:
• Сброс питания (POR), таймер запуска питания (PWRT) и таймер запуска осциллятора (OST)
• Watchdog Timer (WDT) с собственным RC-осциллятором на чипе для надежной работы
• Перезагрузка
• Защита кодов
• Энергосберегающий режим SLEEP
• Выбираемые варианты осциллятора

Технология CMOS:
• Технология CMOS EPROM с низким энергопотреблением и высокой скоростью
• Полностью статическая конструкция
• Широкий диапазон рабочего напряжения (от 3,0 до 5,5 В)
• Коммерческие и промышленные температурные диапазоны
• Низкое энергопотребление
- < 5 мА @ 5В, 4 МГц
- 100 мкА типично @ 4,5 В, 32 кГц
- < 1 мкА типичного тока ожидания @ 5В
