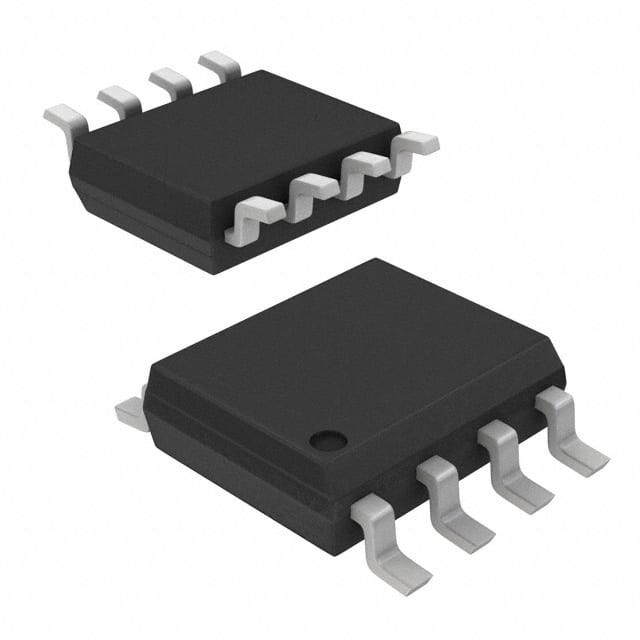

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC Технология микрочипов

Обзор

ATtiny25/45/85 представляет собой 8-разрядный микроконтроллер CMOS с низким энергопотреблением, основанный на архитектуре RISC AVR.ATtiny25/45/85 достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
120 мощных инструкций, выполняющих один цикл часов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
• Неволатильные программы и памяти данных
2/4/8K байтов программируемой памяти в системе
• Продолжительность: 10 000 циклов записи/удаления
128/256/512 Байты Встроенная в систему программируемая EEPROM
• Продолжительность: 100 000 циклов записи/удаления
128/256/512 байтов Внутренняя SRAM
Замок программирования для самопрограммирования Flash-программы и безопасности данных EEPROM
• Периферийные особенности
8 битовый таймер/счетчик с прескалировщиком и двумя PWM-каналами
8 битовый высокоскоростной таймер/счетчик с отдельным прескалером
• 2 высокочастотных выхода PWM с отдельными регистрами сравнения выхода
• Программируемый генератор мертвого времени
¢ USI ¢ Универсальный серийный интерфейс с детектором состояния запуска
10 битный ADC
• 4 канала с одним концом
• 2 пары дифференциальных каналов ADC с программируемым увеличением (1x, 20x)
• Измерение температуры
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
• Особые характеристики микроконтроллера
DebugWIRE на чипе Система отладки
Встроенный в систему программируемый через порт SPI
Внешние и внутренние источники отключения
– Low Power Idle, ADC Noise Reduction, and Power-down Modes
Улучшенная схема перезагрузки
Програмируемая схема обнаружения
Внутренний калиброванный осциллятор
• Ввод/вывод и пакеты
6 программируемых линий ввода/вывода
️ 8-контактный PDIP, 8-контактный SOIC, 20-контактный QFN/MLF и 8-контактный TSSOP (только ATtiny45/V)
• Рабочее напряжение
¥ 1,8 - 5,5В для ATtiny25V/45V/85V
¥ 2,7 - 5,5В для ATtiny25/45/85
• Степень скорости
ATtiny25V/45V/85V: 0 ?? 4 МГц @ 1,8 - 5,5 В, 0 - 10 МГц @ 2,7 - 5,5 В
ATtiny25/45/85: 0 10 МГц @ 2,7 - 5,5 В, 0 - 20 МГц @ 4,5 - 5,5 В
• Промышленный диапазон температур
• Низкое энергопотребление
Активный режим:
• 1 МГц, 1,8 В: 300 мкА
¢ Режим отключения:
• 0,1 мкА при 1,8 В
