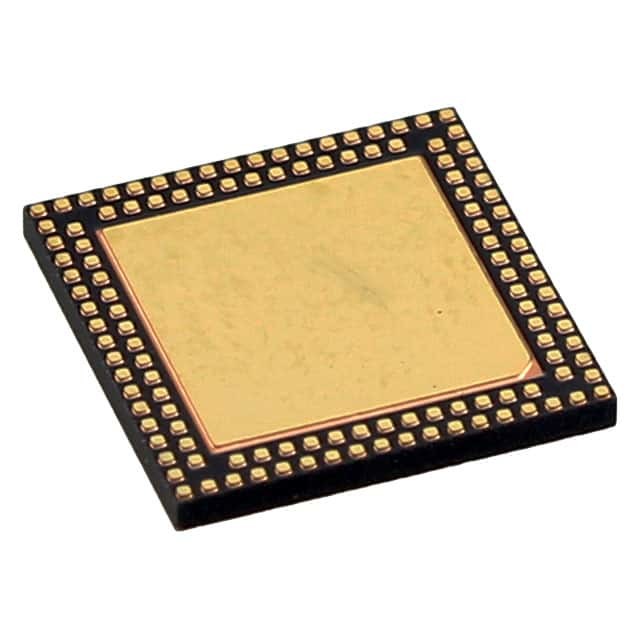

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLA Технология микрочипов

Обзор устройства

Настоящий документ содержит устройства PIC32MX1XX/2XX.

Условия эксплуатации
• 2.3V до 3.6V, -40oC до +105oC, DC до 40 MHz

Ядро: 40 МГц MIPS32® M4K®

• режим MIPS16e® для до 40% меньшего размера кода
• производительность 1,56 DMIPS/MHz (Dhrystone 2.1)
• Кодоэффективная архитектура (C и Assembly)
• Умножение одноциклов (MAC) 32x16 и двухциклов 32x32

Управление часами
• 0,9% внутренний осциллятор
• Программируемые ПЛЛ и источники часов осцилляторов
• Монитор часов, защищенный от сбоев (FSCM)
• Независимый таймер для сторожевых собак
• Быстрое пробуждение и запуск

Управление энергией

• Режимы управления низкой энергией (спящий режим, бездействующий режим)
• Интегрированное перезагрузка питания и перезагрузка
• динамический ток 0,5 мА/МГц (типичный)
• 20 мкА IPD тока (типичный)

Особенности аудиоинтерфейса

• Сообщение данных: I2S, LJ, RJ, DSP
• Интерфейс управления: SPI и I2CTM
• Главные часы:
- генерация дробных часовых частот
- Можно синхронизировать с часами USB
Имя?

Усовершенствованные аналоговые функции

• Модуль ADC:
- 10-битовая скорость 1,1 мсс с одним S&H
- до 10 аналоговых входов на 28-конечных устройствах и 13 аналоговых входов на 44-конечных устройствах
• Гибкие и независимые источники запуска ADC
• Единица измерения времени зарядки (CTMU):
- Поддерживает емкостное сенсорное устройство mTouchTM
- обеспечивает измерение времени с высоким разрешением (1 нс)
- Возможность измерения температуры на чипе
• Сравнители:
- До трех аналоговых модулей
- Программируемые ссылки с 32 точками напряжения

Таймеры/сравнение выводов/захват вводов

• Пять генеральных таймеров:
- пять 16-битных и до двух 32-битных таймеров/счетчиков
• Пять модулей Output Compare (OC)
• Пять модулей захвата ввода (IC)
• Периферийный выбор пин (PPS), чтобы позволить перенаправить функцию
• Модуль часов и календарей в реальном времени (RTCC)

Интерфейсы связи

• Контроллер OTG с полной скоростью, совместимый с USB 2.0
• Два модуля UART (10 Мбит/с)
- Поддерживает протоколы LIN 2.0 и поддержку IrDA®
• Два 4-провода SPI модуля (20 Мбит / с)
• Два модуля I2C (до 1 Mbaud) с поддержкой SMBus
• Периферийный выбор пин (PPS), чтобы позволить перенаправить функцию
• Параллельный главный порт (PMP)

Прямой доступ к памяти (DMA)

• Четыре канала аппаратного DMA с автоматическим определением размера данных
• Два дополнительных канала, предназначенных для USB
• Програмируемая проверка циклической избыточности (CRC)

Вход/выход

• 15 мА источника/отвода на всех кнопах В/В
• штифты с толерантностью 5 В
• Открытый отвод, подтягивающийся и опускающийся
• Внешние прерывания на всех пинах В/В

Квалификация и поддержка класса В

• AEC-Q100 REVG (класс 2 -40°C до +105°C) планируется
• Библиотека безопасности класса В, IEC 60730

Поддержка разработки отладчика

• Программирование в схемах и приложениях
• 4-проводный MIPS® расширенный интерфейс JTAG
• Неограниченная программа и шесть сложных точек перерыва данных
• Сканирование границ, совместимое с IEEE 1149.2 (JTAG)
