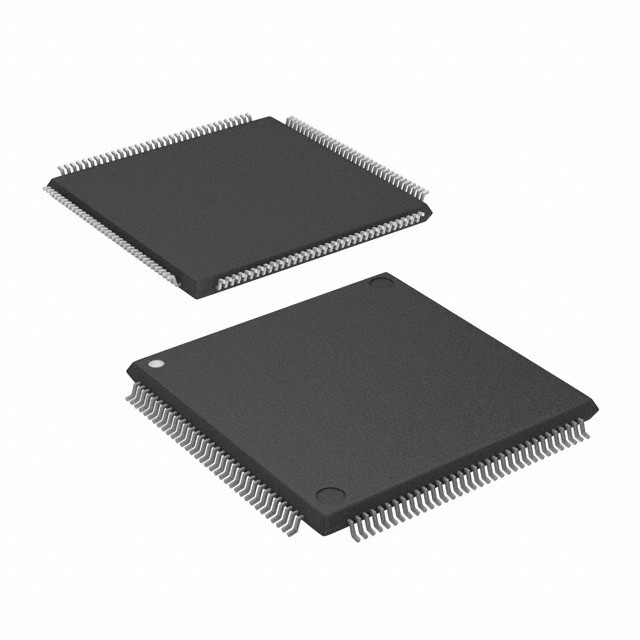

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP Технология микрочипов

Описание

AT32UC3A3 представляет собой полный микроконтроллер System-On-Chip, основанный на процессоре AVR32 UC RISC, работающем на частотах до 66 МГц. AVR32 UC представляет собой высокопроизводительное 32-разрядное ядро микропроцессора RISC,предназначенные для затратно-чувствительных встроенных приложений, с особым акцентом на низкое потребление энергии, высокую плотность кода и высокую производительность.

Особенности

• Высокопроизводительный, маломощный AVR®32 UC 32-битный микроконтроллер
¢ Комплекс инструкций RISC с компактным одноциклом, включающий комплект инструкций DSP
Инструкции чтения-изменения-записи и манипулирование атомными битами
Выполняет 1.49DMIPS/MHz
• До 91DMIPS Работает на частоте 66 МГц от Flash (1-го состояния ожидания)
• До 54 DMIPS, работающие на частоте 36 МГц от Flash (0-го состояния ожидания)
¢ Устройство защиты памяти
• Многослойная автобусная система
¢ Высокопроизводительные передачи данных на отдельных автобусах для повышения производительности
8 периферийных каналов DMA (PDCA) улучшают скорость периферийной связи
4 общих канала DMA для высокопропускных путей данных
• Внутренняя быстрая вспышка
Версии 256 Кбайт, 128 Кбайт, 64 Кбайт
Одноцикличный флэш-доступ до 36 МГц
️ Буфер предварительного поиска, оптимизирующий исполнение инструкции с максимальной скоростью
Время программирования страницы 4 мс и время удаления чипа 8 мс
100 000 циклов записи, 15-летний срок хранения данных
Флэш-замок безопасности и пользовательская зона конфигурации
• Внутренняя высокоскоростная SRAM
64 Кбайт одноцикличный доступ на полной скорости, подключенный к локальной шине процессора
64 Кбайт на многоуровневой шине
• Контроллер отключения
Автовекторированный сервис с низкой задержкой с программируемым приоритетом
• Функции системы
Управляющий мощностью и часами, включая внутренние RC часы и один 32KHz осциллятор
2 многоцелевых осциллятора и 2 фазовых цикла (PLL),
️ Часомер для сторожевых собак, Часомер для часов в реальном времени
• Внешние воспоминания
Поддержка SDRAM, SRAM, NandFlash (1- и 4-битный ECC), Compact Flash
До 66 МГц
• Поддержка внешнего устройства хранения
¢ Мультимедийная карта (MMC), Secure-Digital (SD), SDIO V1.1
CE-ATA, FastSD, SmartMedia, Compact Flash
Памятник: стандартный формат V1.40, формат PRO V1.00, Микро
Интерфейс IDE
• Одна расширенная система шифрования (AES) для AT32UC3A3256S, AT32UC3A3128S и AT32UC3A364S
- 256-, 192-, 128-битный алгоритм ключа, соответствующий спецификациям FIPS PUB 197
Возможности шифрования/расшифровки буфера
• Универсальная серийная шина (USB)
Устройство высокоскоростного USB (480 Мбит/с) /MiniHost с On-The-Go (OTG)
Гибкая конфигурация и управление конечными точками с использованием выделенных каналов DMA
¢ Получатели на чипе, включая вытяжные устройства
• Один 8-канальный 10-битный аналогово-цифровой конвертер, мультиплексированный с цифровыми ИО.
• Два трехканальных 16-битных таймера/счетчика (TC)
• Четыре универсальных синхронных/асинхронных приемника/передатчика (USART)
Независимый генератор Baudrate, поддержка интерфейсов SPI, IrDA и ISO7816
Поддержка аппаратного рукопожатия, интерфейсов RS485 и модема
• Два серийных периферийных интерфейса Master/Slave (SPI) с сигналами Chip Select
• Один синхронный контроллер серийного протокола
Поддерживает I2S и общие рамковые протоколы
• Два интерфейса Master/Slave с двумя проводами (TWI), 400 кбит/с, совместимые с I2C
• Система отладки на чипе (интерфейс JTAG)
Nexus класс 2+, управление рабочим временем, не вторгающиеся данные и отслеживание программ
• 110 Ввода/вывода общего назначения (GPIO)
Стандартный или скоростной режим
Возможность переключения: до 66 МГц
• 144-прикольный TBGA и LQFP
• Единое питание 3,3 В
