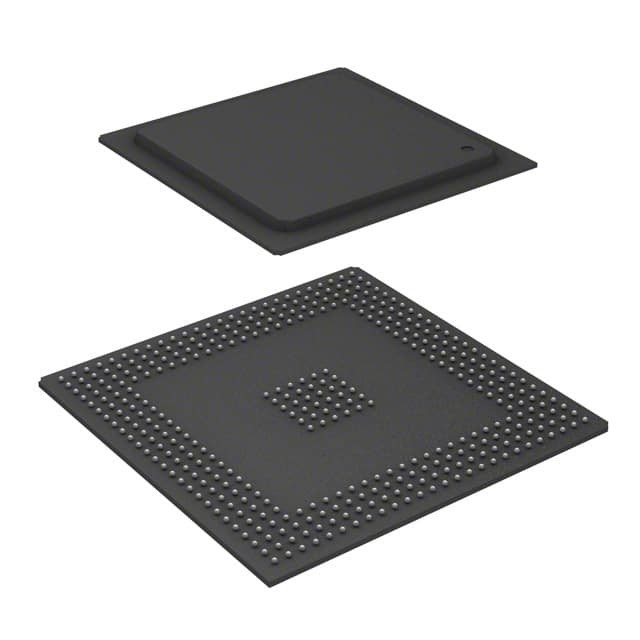

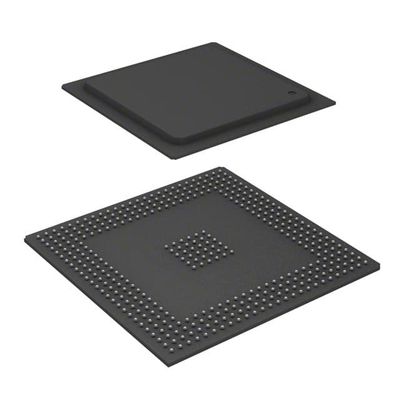

MCF5474VR266 32-битный микроконтроллер без памяти 388PBGA N✖P USA Inc.

Описание

MCF5474VR266 - это микропроцессоры MCF547x ColdFire®.

Особенности

Ядро ColdFire V4e
Ограниченное сверхскалярное ядро процессора V4 ColdFire
До 266 МГц пиковая частота внутреннего ядра (410 MIPS [Dhrystone 2.1] @ 266 МГц)
Архитектура Гарварда

Кэширование данных на 32 кбайт
Устройство управления памятью (MMU)
Отдельные буферы с 32-значными записями, полностью ассоциируемые с инструкцией и переводом данных
️ Объект с плавающей запятой (FPU)
Двойная точность соответствует стандарту IEE-754
8 регистра с плавающей запятой
• Арбитр внутренней магистрали (XLB)
Высокопроизводительные разделенные адреса и транзакции данных
Поддержка различных режимов парковки
• 32-битный контроллер с двойной скоростью передачи данных (DDR) с синхронной DRAM (SDRAM)
Операция на частоте 66133 МГц
Поддерживает DDR и SDR DRAM
Встроенная инициализация и обновление
До четырех выбранных чипов, обеспечивающих до одного ГБ внешней памяти
• версия 2.2 периферийных компонентов интерконнекции (PCI) шины
️ 32-битная операция с целью и инициатором
Поддержка до пяти внешних мастеров PCI
1, 1:2, и 1:4
• Гибкая многофункциональная внешняя шина (FlexBus)
Предоставляет безклеевой интерфейс для загрузки флэш/ROM, SRAM и периферийных устройств
¢ До шести выбранных чипов
Операция на частоте 33 66 МГц
• Подсистема I/O связи
Интеллектуальный 16-канальный контроллер DMA
До двух 10/100 Мбит/с быстрых контроллеров Ethernet (FEC), каждый с отдельным 2-килобайтным приемником и передачей FIFO
Управляющее устройство версии 2.0 универсальной серийной шины (USB)
Поддержка одного управления и шести программируемых конечных точек, прерывающих, оптовых или изохронных
4 Кбайт общей оперативной памяти FIFO конечного пункта и 1 Кбайт оперативной памяти для описания конечного пункта
Интегрированный интерфейс физического уровня
До четырех программируемых серийных контроллеров (PSC), каждый с отдельными 512-байтами, принимают и передают FIFO для интерфейсов UART, USART, модема, кодека и IrDA 1.1.
И2C периферийный интерфейс
¢ Серийный периферийный интерфейс DMA (DSPI)
• Опциональный модуль ускорителя криптографии
¢ Участки исполнения:
Блокный шифр DES/3DES
Блок шифр AES
Шифр потока RC4
Хеш MD5/SHA-1/SHA-256/HMAC
Генератор случайных чисел
• 32-килобайтная система SRAM
Арбитражный механизм делится пропускной способностью между командирами внутренних автобусов
• Единица системной интеграции (SIS)
√ Управляющий отключением
¢ Часомер для сторожевой собаки
Двух 32-разрядных таймеров тревоги и генерации прерывания
До четырех 32-разрядных таймеров общего назначения, сравнение и возможности PWM
Порты GPIO, мультиплексированные периферийными булавами
• Функции отладки и тестирования
Порт ColdFire (режим отладки на фоне)
Порт доступа для испытаний JTAG/IEEE 1149.1
• PLL и генератор часов
Входный диапазон частот от 30 до 66,67 МГц
• Рабочее напряжение
Внутренняя логика 1,5 В
Включает в себя устройства, предназначенные для обработки данных.
3.3В PCI, FlexBus и все другие В/В
• Расчетный расход энергии
️ менее 1,5 Вт (388 PBGA)
