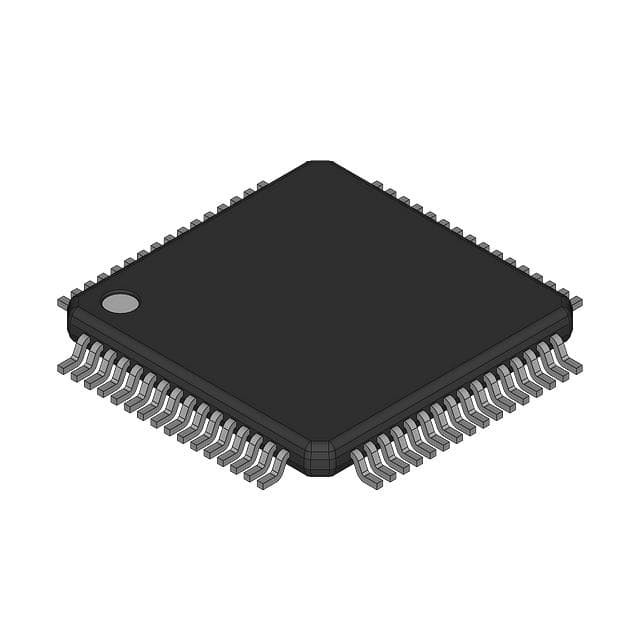

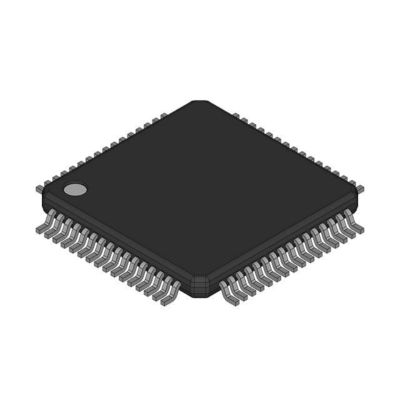

Микроконтроллер ATMEGA169V-8AU, 8 бит, 16 КБ, флэш-память 64TQFP Atmel

Обзор

ATmega169 - это 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на архитектуре RISC AVR.ATmega169 достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
130 мощных инструкций, выполняющих один цикл часов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 16 MIPS на частоте 16 MHz
¢ Двухцикличный множитель на чипе
• Неволатильные программы и памяти данных
16K байтов самопрограммируемой Flash-устойчивости в системе: 10000 циклов записи / удаления

512 байтов EEPROM Выдержка: 100 000 циклов записи/удаления
1K байт Внутренняя SRAM
Программа блокировки для обеспечения безопасности программного обеспечения
• Интерфейс JTAG (соответствует стандарту IEEE 1149.1)
Возможности граничного сканирования согласно стандарту JTAG
Обширная поддержка отладки на чипе
Програмирование флэша, EEPROM, предохранителей и блокировок через интерфейс JTAG
• Периферийные особенности
4 x 25 сегментов LCD драйвера
2 8-битных таймера/счетчиков с отдельным прескалером и режимом сравнения
Один 16-битный таймер/счетчик с отдельным прескалером, режимом сравнения и режимом захвата
Счетчик в реальном времени с отдельным осциллятором
4 PWM-канала
8 каналов, 10-битный ADC
Програмируемый серийный USART
Master/Slave SPI серийный интерфейс
Универсальный серийный интерфейс с детектором состояния запуска
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
Перерыв и пробуждение при смене булавки
• Особые характеристики микроконтроллера
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный осциллятор
Внешние и внутренние источники отключения
Пять режимов сна: бездействующий режим, снижение шума от ADC, экономия энергии, отключение питания и режим ожидания
• Ввод/вывод и пакеты
53 Программируемые линии В/В
️ 64-проводный TQFP и 64-падный QFN/MLF
• Степень скорости:
ATmega169V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 8 MHz @ 2,7 - 5,5V
ATmega169: 0 - 8 МГц @ 2,7 - 5,5 В, 0 - 16 МГц @ 4,5 - 5,5 В
• Температурный диапазон:
Промышленный
• Слишком низкое энергопотребление
Активный режим:
1 МГц, 1,8 В: 350 мкА
32 кГц, 1,8В: 20μA (включая осциллятор)
32 кГц, 1,8В: 40μA (включая осциллятор и ЖК)
Режим отключения питания: 0,1 мкА при 1,8 В
