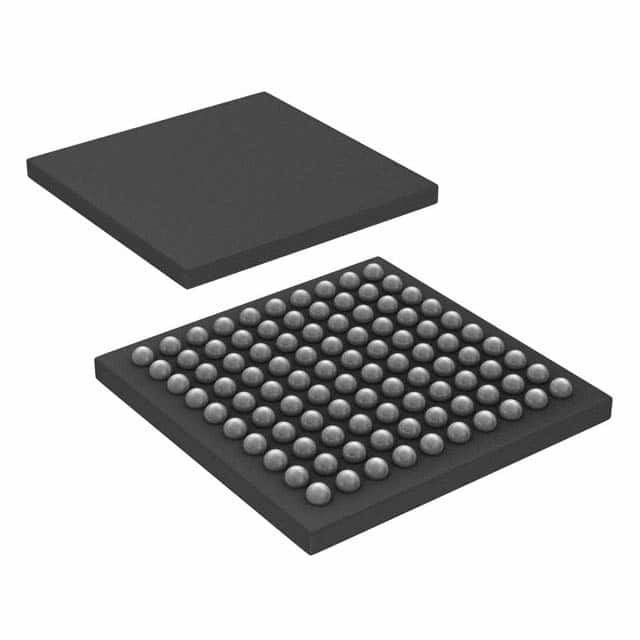

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA Технология микрочипов

Описание

Серия Atmel SAM4S является членом семейства микроконтроллеров Flash, основанных на высокопроизводительном 32-разрядном процессоре ARM Cortex-M4 RISC.Он работает на максимальной скорости 120 МГц и имеет до 2048 Кбайт Flash, с опциональной реализацией двойного банка и кэш-памяти и до 160 Кбайт SRAM. Периферийный набор включает в себя порт Full Speed USB Device с встроенным приемопередатчиком,MCI высокой скорости для SDIO/SD/MMC, интерфейс внешней шины с контроллером статической памяти, обеспечивающим подключение к SRAM, PSRAM, NOR Flash, LCD модулю и NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, I2S,а также таймер 1 PWM, 2-х трехканальные 16-битные таймеры общего назначения (с шаговым двигателем и логической поддержкой квадратного декодера), RTC, 12-битный ADC, 12-битный DAC и аналоговый сравнитель.

Особенности

• Основные
ARM® Cortex®-M4 с кэшем 2Kbyte, работающим до 120 МГц
Устройство защиты памяти (MPU)
¢ Набор инструкций DSP
Устройство для управления устройством
• Pin-to-pin совместим с SAM3N, SAM3S (64- и 100-pin версии) и SAM7S устаревшие продукты (64-pin версии)
• Вспоминания
До 2048 кбайт встроенный Flash с дополнительным двойным банком и кэшем памяти
Встроенная SRAM-память до 160 Кбайт
16 Кбайт ROM с встроенными программами загрузки (UART, USB) и IAP
8 битовый контроллер статической памяти (SMC): поддержка SRAM, PSRAM, NOR и NAND Flash
• Система
Встроенный регулятор напряжения для работы с одним питанием
– Power-on-Reset (POR), Brown-out Detector (BOD) and Watchdog for safe operation
Кварцевые или керамические резонаторные осцилляторы: основное питание от 3 до 20 МГц с обнаружением сбоев и необязательное низкое питание 32,768 кГц для RTC или часов устройств
РТК с режимом григорианского и персидского календарей, генерация формы волны в режимах низкой мощности
Схема калибровки часов RTC для компенсации кристаллической частоты 32,768 кГц
Высокая точность 8/12 МГц заводской отделки внутреннего RC-осциллятора с частотой по умолчанию 4 МГц для запуска устройства.
️ Медленные часы Внутренний RC-осциллятор как постоянные часы устройств с низкой мощностью
2 PLL до 240 МГц для часов устройств и для USB
Сенсор температуры
До 22 периферийных каналов DMA (PDC)
• Режимы с низкой энергопотреблением
Режим сна и резервного режима до 1 мкА в режиме резервного режима
Сверхнизкомощный RTC
• Периферийные устройства
Устройство USB 2.0: 12 Мбит/с, 2668 байт FIFO, до 8 двунаправленных конечных точек.
Передатчик
До 2 USART с режимом ISO7816, IrDA®, RS-485, SPI, Manchester и Modem
2 UART с двумя проводами
До 2 двухпроводной интерфейс (совместим с I2C), 1 SPI, 1 серийный синхронный контроллер
(I2S), 1 Интерфейс высокоскоростной мультимедийной карты (SDIO/SD Card/MMC)
2 трехканального 16-битного таймера/счетчика с захватом, формой волны, сравнением и PWM
Квадратный декодер логики и 2-разрядный серый счетчик вверх/вниз для шага
Двигатель
4 каналов 16-битный PWM с дополнительным выходом, ошибочным входом, 12-битным мертвым временем
Счетчик генератора для управления двигателем
32 битовый таймер в реальном времени и RTC с функциями календаря и сигнализации
До 16-канального, 1Msps ADC с дифференциальным режимом ввода и программируемой увеличением
стадия и автоматическая калибровка
¢ Один двухканальный 12-битный 1Msps DAC
Одно аналоговое сравнительное устройство с гибким выбором ввода, выбираемый гистерез ввода
– 32-bit Cyclic Redundancy Check Calculation Unit (CRCCU)
Составление защищенных регистров
• Ввод и вывод
- до 79 линий ввода/вывода с возможностью наружного прерывания (чувствительность к краю или уровню);
дезагрузка, фильтрация сбоев и окончание серийного резистора
3 32-разрядных параллельных контроллеров ввода/вывода, периферийный DMA с поддержкой параллельного
Режим захвата
• Пакеты

VFBGA с 100 шарами, 7 x 7 мм, продольная плоскость 0,65 мм
¢ 64-лидовой LQFP, 10 x 10 мм, угол 0,5 мм/ 64-пакетный QFN 9x9 мм, угол 0,5 мм
