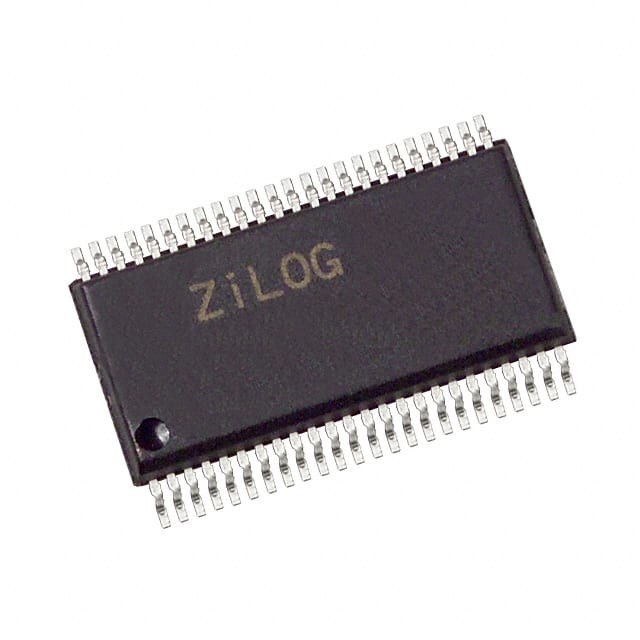

Z86D990HZ008SC IC MCU 8BIT 32KB OTP 48SSOP Zilog

Архитектурный обзор

Семейство Z86L972/Z86L973/Z86L974 предназначено для использования в широком спектре встроенных приложений управления, включая бытовые приборы, инфракрасные (IR) пульты дистанционного управления, системы безопасности,и беспроводные клавиатуры.

Особенности
• Два независимых аналоговых сравнителя
• Управляемый выходный ток
• 489 байтов ОЗУ
233 байта общей оперативной памяти на базе регистра
256 байтов оперативной памяти, отображенных в пространстве памяти программы, которое может быть
используется в качестве оперативной памяти данных или исполняемой оперативной памяти
• 4K/8K/16K байт ROM

Счетчики/таймеры
• Специальная архитектура для автоматизации генерации и приема сложных импульсов
или сигналов:
¢ Программируемый 8-битный счетчик/таймер (T8) с двумя 8-битными регистрами захвата и
два 8-битных регистра загрузки
Программируемый 16-разрядный счетчик/таймер (T16) с одним 16-разрядным регистратором захвата
пара и одна 16-разрядная пара регистра загрузки
Программируемый входный фильтр для приема импульсов
• Один 8-битный счетчик/таймер общего назначения (T1) с 6-битным прескалером

Вход/выход и перерывы
• Тридцать два ввода/вывода, из которых двадцать девять - двунаправленные вводы/выводы с программируемым
резистивные транзисторы вытягивания (24 входа/выхода доступны в конфигурации с 28 булавками)
• Шестнадцать В/О можно выбрать в качестве источников восстановления в режиме остановки
• Шесть векторов прерывания с девятью источниками прерывания
3 внешних источников
¢ Два прерывания сравнителя
3 перерыва таймера


Характеристики работы
• Работа на частоте 8 МГц
• рабочее напряжение от 2,3 до 5,5 В
• Низкое энергопотребление с тремя режимами ожидания:
¢ Прекратите
¢ Остановить
Низкое напряжение в режиме ожидания
• Знак обнаружения низкого уровня батареи
• Круг защиты от низкого напряжения (также известный как VBO, или отключение напряжения,
схема)
• Часовой таймер и схемы перезагрузки

Программируемые пользователем биты опций
• Часовой источник √RC/другой (LC, резонатор или кристалл)
• Постоянно включить таймер с собакой-хранителем
• кристалл 32 кГц
• Транзистор с подъемным резистивом с портом 2027
• Транзистор с резистивом на портах 4042
• Транзистор сопротивления с вытяжкой на портах 44 – 47
• Транзистор с подъемным резистивом по порту 50-51
• Порт 54 ≈ 57 резистивный транзистор
• Транзистор с резистивом на портах 60-63
• Транзистор с вытяжной резистивностью 64 ‰ 67 портов
