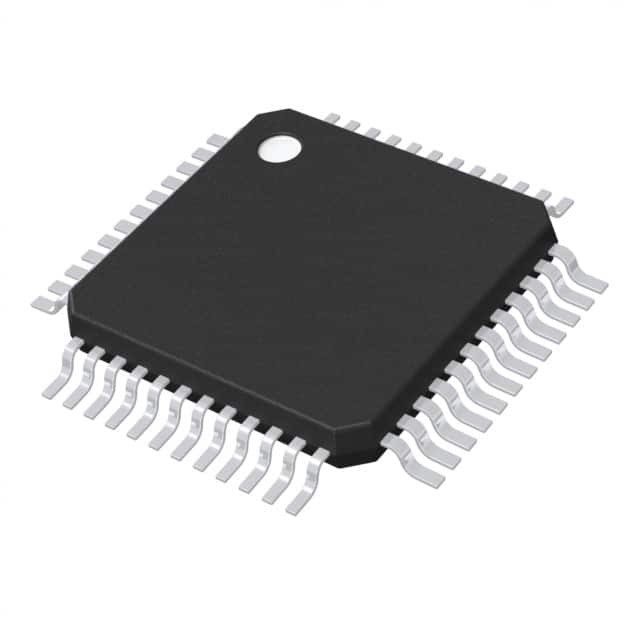

XC8868FFI5VACFXUMA1 IC MCU 8BIT 32KB FLASH 48TQFP Технологии Infineon

Особенности

• Высокопроизводительное ядро XC800
Совместимость с стандартным процессором 8051
2 часа на архитектуру цикла машины (для доступа к памяти без ожидания)
2 указателя данных
• Память на чипе
12 Кбайт загрузочной памяти
256 байтов ОЗУ
1.5 Кбайт XRAM
24/32 Кбайт Flash; или
24/32 Кбайт ROM, с дополнительными 4 Кбайт Flash
(включает стратегию защиты памяти)
• Вводный/выводный порт питания на 3,3 V или 5,0 V и логический питание ядра на 2,5 V (генерируется встроенным регулятором напряжения)
• генерация с перезагрузкой питания
• обнаружение отключения питания для логического ядра
• OSC и PLL на чипе для генерации часов
¢ обнаружение потери блокировки ПЛЛ
• Энергосберегающие режимы
Режим замедления
Режим бездействия
Режим отключения питания с возможностью пробуждения с помощью RXD или EXINT0
∆ управление часовой шлюзой на каждом периферийном устройстве
• Программируемый 16-битный Watchdog Timer (WDT)
• Шесть портов
34/48 пин в качестве цифрового В/В
8 пин в качестве цифрового/аналогового входа
• 8-канальный 10-битный ADC
• Четыре 16-битных таймера
️ Таймер 0 и таймер 1 (T0 и T1)
Таймер 2 и Таймер 21
• Единица умножения/разделения для арифметических операций (MDU)
• CORDIC Coprocessor для вычисления тригонометрических, гиперболических и линейных функций
• MultiCAN с 2 узлами, 32 объекта сообщения (MCAN)
• Устройство захвата/сравнения для генерации сигналов PWM (CCU6)
• Два полнодуплексных серийных интерфейса (UART и UART1)
• Синхронный серийный канал (SSC)
• Поддержка отладки на чипе
1 кбайт ROM монитора (часть 12-кбайтного Boot ROM)
64 байта оперативной памяти монитора
• Пакеты:
¢ PG-TQFP-48
¢ PG-TQFP-64
• Температурный диапазон TA:
️ SAF (-40 до 85 °C)
️ SAK (-40-125 °C)
