SAK-XE164GM-72F80LAA 16-битный ФЛАСШ РИСК MCU

Резюме

Для быстрого обзора и легкой справки характеристики XE167xM обобщены здесь.
• Высокопроизводительный процессор с пятиступенчатой трубой и MPU
¢ 12,5 нс цикла инструкции на 80 МГц CPU clock (одноцикльное исполнение)
Одноцикличное 32-разрядное сложение и вычитание с 40-разрядным результатом
Одноциклическое умножение (16 × 16 бит)
Разделение фона (32 / 16 бит) в 21 цикл
Указания по умножению и накоплению (MAC) одного цикла
Улучшенные возможности манипулирования булевыми битами
¢ Исполнение прыжка с нулевым циклом
Дополнительные инструкции по поддержке HLL и операционных систем
¢ Дизайн на базе реестра с несколькими переменными банками реестров
Поддержка быстрой смены контекста с двумя дополнительными местными банками реестров
16 Мбайт общего линейного адресного пространства для кода и данных
1024 байтов на чипе специальной функции регистра площади (совместимая с семейством C166)
Интегрированный блок защиты памяти (MPU)
• Система прерывания с 16 уровнями приоритета для 96 источников
Выборочные внешние входы для генерации прерывания и пробуждения
¢ Самый быстрый показатель выборки 12,5 нс
• 8-канальная одноцикличная передача данных с периферийным контроллером событий (PEC), 24-битные указатели покрывают общее адресное пространство
• генерация часов из внутренних или внешних источников часов с использованием на чипе PLL или прескалера
• Аппаратный CRC-Checker с программируемым полиномом для контроля областей памяти на чипе
• Модули памяти на чипе
8 Кбайт оперативной памяти на чипе (SBRAM)
2 Кбайт на чипе с двойным портом оперативной памяти (DPRAM)
До 16 Кбайт данных на чипе SRAM (DSRAM)
До 32 Кбайт на чипе программы/данных SRAM (PSRAM)
До 576 Кбайт на чипе программной памяти (флэш-память)
Защита содержимого памяти с помощью кода исправления ошибок (ECC)
• Периферийные модули на чипе
️ Многофункциональный генеральный таймер с 5 таймерами
16 каналов общего назначения (CAPCOM2)
До 4 единиц захвата/сравнения для гибкой генерации сигналов PWM (CCU6x)
2 синхронизируемых преобразователя A/D с общим объемом до 24 каналов, разрешение 10 бит, время преобразования менее 1 мкс, предварительная обработка данных (уменьшение данных, проверка диапазона), обнаружение сломанных проводов
До 8 серийных интерфейсных каналов для использования в качестве UART, LIN, высокоскоростного синхронного канала (SPI), IIC-автобусного интерфейса (адресирование на 10 бит, 400 кбит/с), IIS-интерфейса

¢ Таймер системы на чипе и часы реального времени на чипе
• До 12 Мбайт внешнего адресного пространства для кода и данных
Программируемые внешние характеристики шины для различных диапазонов адресов
Внешние адресные/данные шины с множественным или немножественным набором адресов
Выбираемая ширина адресной шины
Ширина 16-битной или 8-битной шины трассы данных
Пять программируемых сигналов выбора чипа
Поддержка арбитража автобусов хед- и хед-аккаунта
• Единое питание от 3,0 В до 5,5 В
• Программируемый охранный таймер и охранный осциллятор
• До 119 линий В/В общего назначения
• Загрузчики на чипах
• Поддерживается полным спектром инструментов разработки, включая компиляторы C, пакеты макросборщиков, эмуляторы, панели оценки, отладщики HLL, симуляторы, демонтеры логических анализаторов,платы программирования
• Поддержка отладки на чипе через порта доступа к устройствам (DAP) или интерфейс JTAG

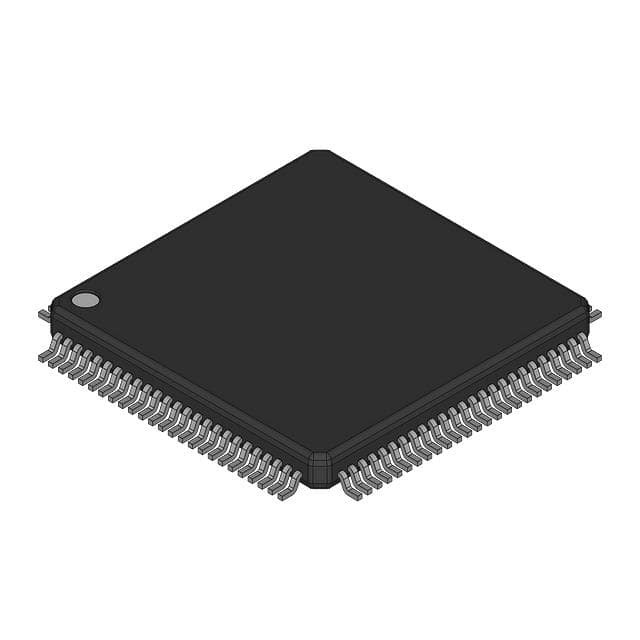

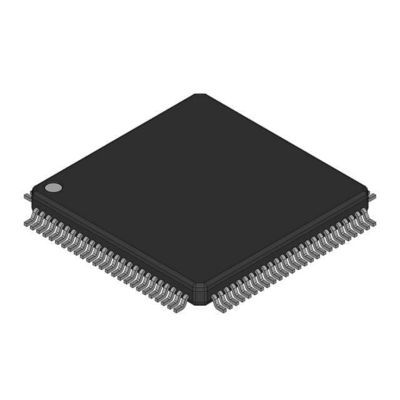

• 144-прикольный зеленый пакет LQFP, ширина 0,5 мм (19,7 миллиметра)
