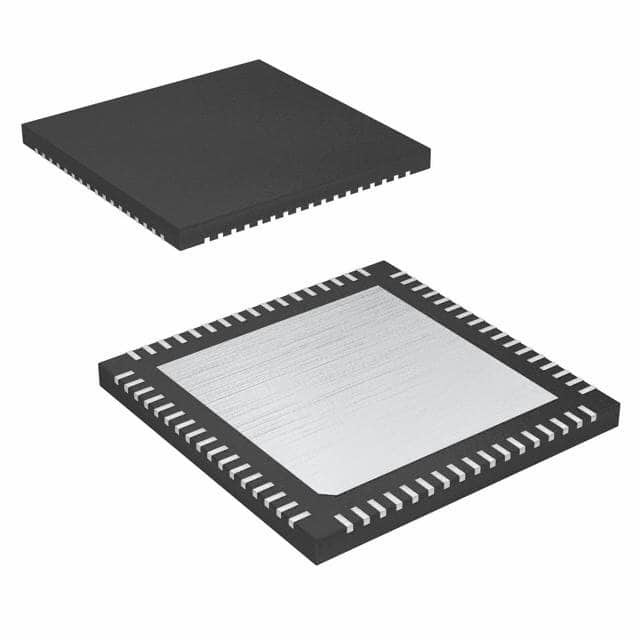

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN Технологии Infineon

Общее описание

PSoC® 5LP - это настоящая программируемая встроенная система на чипе, интегрирующая конфигурируемые аналоговые и цифровые периферии, память и микроконтроллер на одном чипе.Архитектура PSoC 5LP повышает производительность:
■ 32-разрядный ядро ARM Cortex-M3 плюс контроллер DMA до 80 МГц
■ Ультранизкая мощность с самым широким диапазоном напряжений в отрасли
■ Программируемые цифровые и аналоговые периферийные устройства позволяют выполнять пользовательские функции
■ Гибкое перенаправление любой аналоговой или цифровой функции периферийного устройства на любой пин
Устройства PSoC используют высококонфигурируемую архитектуру системы на чипе для разработки встроенного управления.Одно устройство PSoC может интегрировать до 100 цифровых и аналоговых периферийных функций, сокращая время проектирования, пространство на панели, потребление энергии и стоимость системы, одновременно улучшая качество системы.

Особенности

■ Характеристики работы
□ Диапазон напряжения: от 1,71 до 5,5 В, до 6 областей мощности
□ Температурный диапазон (окружающая среда) от 40 до 85 °C[1]
□ Работа на частоте постоянного тока 80 МГц
□ Режимы питания
• Активный режим 3,1 мА при 6 МГц и 15,4 мА при 48 МГц
• режим спящего режима 2-μA
• режим гибернации 300-нА с сохранением оперативной памяти
□ Регулятор повышения напряжения от 0,5 В входа до 5 В выхода
■ Производительность
□ 32-разрядный процессор ARM Cortex-M3, 32 входа для прерывания
□ 24-канальный контроллер прямого доступа к памяти (DMA)
■ Вспоминания
□ Флеш-программа до 256 КБ, с кэшем и функциями безопасности
□ До 32 КБ дополнительной флэш-коды для исправления ошибок (ECC)
□ До 64 КБ ОЗУ
□ 2 КБ EEPROM
■ Цифровые периферийные устройства
□ Четыре 16-битных таймера, счетчика и блока PWM (TCPWM)
□ I2C, скорость автобуса 1 Мбит/с
□ USB 2.0 сертифицированный полноскоростной (FS) периферийный интерфейс 12 Мбит / с (TID # 10840032) с использованием внутреннего осциллятора [2]
D 20-24 универсальных цифровых блоков (UDB), программируемых для создания любого числа функций:
• 8-, 16-, 24- и 32-разрядные таймеры, счетчики и PWM
• интерфейсы I2C, UART, SPI, I2S, LIN 2.0
• Проверка циклической избыточности (CRC)
• генераторы псевдослучайных последовательностей (PRS)
• Квадратные декодеры
• Логические функции на уровне ворот
■ Программируемые часы
□ Внутренний осциллятор с частотой от 3 до 74 МГц, точность 2% при частоте 3 МГц
□ внешний кристаллический осциллятор от 4 до 25 МГц
□ Внутренняя генерация часов PLL до 80 МГц
□ Низкомощный внутренний осциллятор на частоте 1, 33 и 100 кГц
□ внешний кристаллический осциллятор с частотой 32,768 кГц
□ 12 часовых разделителей, подключаемых к любому периферийному или I/O устройству
■ Аналоговые периферийные устройства
□ 12-разрядный SAR ADC
□ 8-разрядный DAC
□ Два сравнителя
□ Поддержка CapSense®, до 62 датчиков
□ 1,024 V ± 1% внутреннего напряжения
■ универсальная система В/В
D 46-72 пина В/В ¥ до 62 В/В общего назначения (GPIO)
□ До восьми высокопроизводительных пинов В/В (SIO)
• 25 мА потоковое раствор
• Программируемый порог ввода и выход высокого напряжения
• может служить общей системой сравнения
• Способность перемещения на горячем уровне и терпимость к перенапряжению
□ Два пина USBIO, которые можно использовать в качестве GPIO
□ Перенаправление любого цифрового или аналогового периферийного устройства на любой GPIO
□ Прямая ЖК-накопитель с любой GPIO, до 46 × 16 сегментов
□ Поддержка CapSense от любого GPIO
□ напряжения интерфейса от 1,2 до 5,5 В, до четырех областей мощности
■ Программирование, отладка и отслеживание
□ интерфейсы JTAG (4-проводной), серийный вычислитель (SWD) (2-проводной), однопроводной просмотрщик (SWV) и Traceport (5-проводной)
□ модули отладки и отслеживания ARM, встроенные в ядро процессора
□ программирование загрузчика с помощью интерфейсов I2C, SPI, UART, USB и других
■ Варианты пакета: 68-прикольный QFN, 100-прикольный TQFP и 99-прикольный CSP
■ Поддержка разработки с помощью бесплатного инструмента PSoC CreatorTM
□ Поддержка разработки схемы и прошивки
□ Более 100 компонентов PSoCTM объединяют несколько интегральных модулей и системных интерфейсов в один PSoC.Перетащите и выбросьте значки компонентов для проектирования систем в PSoC Creator.
□ Включает бесплатный GCC компилятор, поддерживает Keil/ARM MDK компилятор
□ Поддерживает программирование и отладку устройств
