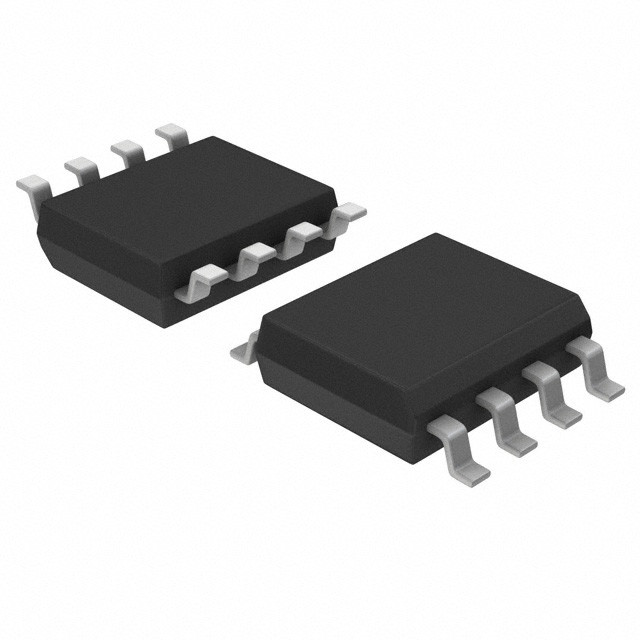

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P USA Inc.

Ключевые особенности

• 8-битный центральный процессор S08 (CPU)
️ до 20 МГц на 2,7 V до 5,5 V по диаметру
температурный диапазон от -40 °C до 105 °C
Поддержка до 40 источников прерывания/перезагрузки
Поддержка до четырех уровней вложенного прерывания
Память на чипе
До 16 КБ флэш чтение/программа/удаление по полной
рабочее напряжение и температура
- до 256 байтов EEPROM; 2-байтовый сектор стирания;
программировать и стирать при выполнении флэша
До 2048 байтов памяти с случайным доступом (RAM)
Защита доступа к флэшу и оперативной памяти
• Энергосберегающие режимы
Одно условие остановки с низкой мощностью; сокращение ожидания мощности
режим
¢ Периферийные часы позволяют регистрировать могут отключать часы
неиспользуемые модули, уменьшающие токи; позволяет часам
остаются включенными для определенных периферийных устройств в режиме остановки 3
• Часы
Оциллятор (XOSC) - с управляемым петлей Pierce
осциллятор; кристаллический или керамический резонатор диапазон
31от 25 кГц до 39,0625 кГц или от 4 до 20 МГц
Внутренний источник часов (ICS) - содержит частоту
с замкнутым циклом (FLL), управляемым внутренним или внешним
ссылка; точная подборка внутренней ссылки
допускает отклонение 1% в диапазоне температур 0
°C до 70 °C и отклонение 2% по всей
рабочая температура; до 20 МГц
• Защита системы
️ Смотритель с независимым источником часов
¢ обнаружение низкого напряжения с сбросом или прерыванием;
выбираемые точки поездки
Незаконное обнаружение операционного кода с сбросом
¢ Заявление неправомерного адреса с перезагрузкой
• Поддержка развития
Интерфейс отладки фона с одним проводом
Возможность перерыва для трех перерывов
настройка во время отладки в схеме
Модуль отладки на чипе эмулятора в схеме (ICE)
с двумя сравнителями и девятью режимами запуска
• Периферийные устройства
ACMP - один аналоговый сравнитель с обоими положительными
и отрицательные входы; отдельно подбираемый перерыв
на рост и падение производительности сравнителя; фильтрация
ADC - 12-канальный, 12-битный разрешение; 2,5 μs
время преобразования; буфер данных с необязательным
Водяной знак; функция автоматического сравнения; внутренняя
канал с диапазоном пропускания; работа в режиме остановки;
опциональный аппаратный запуск
Проверка программируемой циклической избыточности
модуль
FTM - два модуля модулятора гибкого таймера, включая
один 6-канальный и один 2-канальный; 16-битный
счетчик; каждый канал может быть настроен для ввода
захват, сравнение вывода, выровненные по краям или в центре
Режим PWM
IIC - один модуль интегральной схемы; до 400
kbps; работа с несколькими мастерами; программируемый раб
адрес; поддержка режима трансляции и 10-битного
Обращение; поддержка SMBUS и PMBUS
MTIM - один модульный таймер с 8-битным прескалером и
перегрузка перегрузки
RTC - 16-разрядный счетчик реального таймера (RTC)
¢ SCI - два серийных интерфейса связи (SCI/
UART) модули опциональный 13-битный разрыв; полный дуплекс
невозвращение к нулю (NRZ); поддержка расширения LIN
SPI - один 8-битный серийный периферийный интерфейс (SPI)
модули; полнодуплексные или однопроводочные двунаправленные;
режим мастера или раба
СТИ - поддержка до 16 внешних электродов;
настраиваемый программный или аппаратный спусковой механизм сканирования; полностью
поддерживает библиотеку программного обеспечения N✖P для сенсорного зондирования;
способность пробуждать MCU из режима остановки 3
• Ввод/вывод
До 37 GPIO, включая один выходной пин
Один 8-разрядный модуль прерывания клавиатуры (KBI)


• Варианты пакета
44-прикосновный LQFP

️ 20-конечный SOIC; 20-конечный TSSOP
