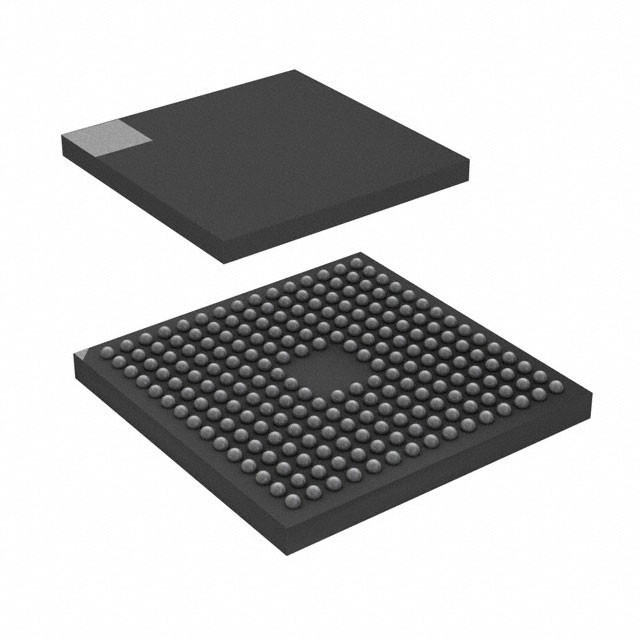

Микроконтроллер STM32F746NGH6, 32 бит, 1 МБ, флэш-память 216TFBGA, STMicroelectronics

Описание

Устройства STM32F745xx и STM32F746xx построены вокруг высокопроизводительного 32-разрядного ядра ARM® Cortex®-M7 RISC, которое может работать на частоте до 216 МГц.Ядро Cortex®-M7 имеет единое устройство с плавающей запятой (SFPU), которое поддерживает все инструкции и форматы обработки данных ARM®Он также включает в себя полный набор инструкций DSP, а также защитный блок памяти (MPU), который улучшает безопасность программы.Устройства STM32F745xx и STM32F746xx оснащены высокоскоростной встроенной памятью с флэш-памятью до 1 Мбайт, 320 Кбайт SRAM (включая 64 Кбайт Data TCM RAM для критических данных в режиме реального времени), 16 Кбайт инструкционной TCM RAM (для критических процедур в режиме реального времени),4 Кбайт резервного SRAM, доступного в режимах с наименьшей мощностью, и широкий спектр расширенных В/В и периферийных устройств, подключенных к двум автобусам APB, двум автобусам AHB,32-разрядная многобузовая матрица магистрали AHB и многослойная AXI взаимосвязь, поддерживающая доступ к внутренней и внешней памяти.

Особенности

• Ядро: 32-разрядный процессор ARM® Cortex®-M7 с FPU, адаптивным ускорителем реального времени (ART AcceleratorTM) и кэшем L1: кэшем данных 4KB и кэшем инструкций 4KB,позволяет выполнять 0-ожидаемое состояние из встроенной Flash-памяти и внешних памятей, частота до 216 МГц, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) и инструкции DSP.
• Вспоминания
До 1 МБ флэш-памяти
1024 байта памяти OTP
SRAM: 320KB (включая 64KB данных TCM RAM для критических данных в режиме реального времени) + 16KB инструкционной TCM RAM (для критических процедур в режиме реального времени) + 4KB резервной SRAM (доступна в режимах с наименьшим энергопотреблением)
Гибкий контроллер внешней памяти с 32-разрядной шиной передачи данных: SRAM, PSRAM, SDRAM/LPSDR SDRAM, NOR/NAND-памяти
• Quad-SPI с двумя режимами
• LCD параллельный интерфейс, режимы 8080/6800
• Контроллер LCD-TFT до разрешения XGA с специальным Chrom-ART AcceleratorTM для улучшения графического контента (DMA2D)
• Управление часами, сбросом и поставками
Поставка и вводные устройства для применения от 1,7 до 3,6 В
¢ POR, PDR, PVD и BOR
¢ Специальное питание USB
Оциллятор кристаллический от 4 до 26 МГц
Внутренний 16 МГц заводской RC (1% точности)
Осиллятор 32 кГц для RTC с калибровкой
Внутренний 32 кГц RC с калибровкой
• Небольшая мощность
Режимы сна, остановки и ожидания
Поставка VBAT для RTC, 32×32 бит резервных регистров + 4KB резервного SRAM
• 3×12-битный, 2,4 MSPS ADC: до 24 каналов и 7,2 MSPS в режиме тройного пересечения
• 2×12-битные конвертеры D/A
• До 18 таймеров: до тринадцати 16-битных (1x 16-битный таймер низкой мощности доступен в режиме остановки) и два 32-битных таймера,каждая с входом до 4 IC/OC/PWM или импульсных счетчиков и квадратного (поэтапного) кодераВсе 15 таймеров работают до 216 МГц. 2x сторожевые собаки, таймер SysTick

• DMA общего назначения: 16-потокный контроллер DMA с FIFO и поддержкой взрывов
• Режим отладки
¢ интерфейсы SWD и JTAG
Cortex®-M7 Trace MacrocellTM
• До 168 портов ввода/вывода с возможностью прерывания
️ до 164 быстрых В/В до 108 МГц
До 166 5 В толерантных В/О
• До 25 коммуникационных интерфейсов
До 4× I2C интерфейсов (SMBus/PMBus)
До 4 USARTs/4 UARTs (27 Mbit/s, интерфейс ISO7816, LIN, IrDA, управление модемом)
До 6 SPI (до 50 Мбит/с), 3 с мукс-симплексом I2S для точности класса аудио с помощью внутреннего аудио PLL или внешнего часа

2 × CAN (2.0B активный) и интерфейс SDMMC
Интерфейс SPDIFRX
HDMI-CEC
• Усовершенствованная связь
Устройство полной скорости USB 2.0/хост/контроллер OTG с встроенным чипом PHY
USB 2.0 высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенной DMA, на чипе полноскоростные PHY и ULPI
10/100 Ethernet MAC с выделенной DMA: поддерживает оборудование IEEE 1588v2, MII/RMII
• интерфейс параллельной камеры от 8 до 14 бит до 54 Мбайт/с
• Генератор случайных чисел
• Единица расчета CRC
• RTC: точность подсекунды, аппаратный календарь
• 96-битный уникальный идентификатор
