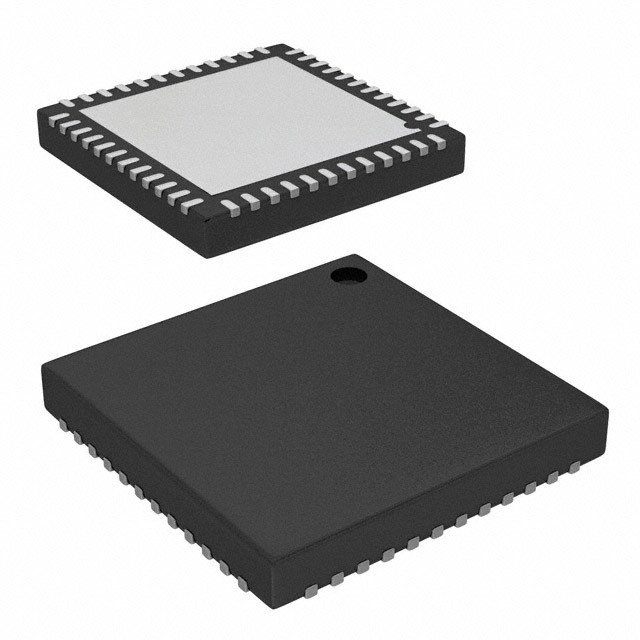

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN Технологии Infineon

Общее описание

Благодаря уникальному массиву конфигурируемых блоков PSoC® 3 представляет собой истинное решение на системном уровне, обеспечивающее микроконтроллерный блок (MCU), память, аналоговые и цифровые периферийные функции в одном чипе.Семейство CY8C32 предлагает современный метод захвата сигналаАналоговые возможности охватывают диапазон от термопаров (близких к постоянному напряжению) до ультразвуковых сигналов.

Особенности

■ Одноцикличное ядро процессора 8051
□ Работа в постоянном диапазоне до 50 МГц
□ умножить и разделить инструкции
□ Флэш-память для программ до 64 КБ, 100 000 циклов записи, 20 лет хранения и множество функций безопасности
□ 512-байтовый флэш-кэш
□ До 8 КБ флэш-код коррекции ошибок (ECC) или конфигурационное хранилище
□ До 8 КБ SRAM
□ До 2 КБ электрически стираемой программируемой только для чтения памяти (EEPROM), 1 М циклов и 20 лет хранения
□ 24-канальный прямой доступ к памяти (DMA) с многослойным доступом к автобусу AHB[1]
• Программируемые цепные дескрипторы и приоритеты
• Поддержка высокой пропускной способности 32-разрядных передач
■ Низкое напряжение, сверхнизкая мощность
□ Широкий диапазон рабочего напряжения: от 0,5 до 5,5 В
□ Высокоэффективный регулятор повышения напряжения от 0,5 В до 1,8 В до 5,0 В
□ 0,8 mA при 3 MHz, 1,2 mA при 6 MHz и 6,6 mA при 50 MHz
□ низкомощные режимы, включая:
• режим сна 1 мкА с прерыванием часов в реальном времени (RTC) и обнаружением низкого напряжения (LVD)
• 200-на-на режим спячки с сохранением оперативной памяти
■ универсальная система В/В
□ от 28 до 72 В/В (62 GPIO, восемь специальных вводов/выводов (SIO), два USBIO[2])
□ Любой GPIO на любой цифровой или аналоговый периферийный маршрутизатор
□ Прямой диск LCD от любого GPIO, до 46×16 сегментов [2]
□ Поддержка CapSense® от любого GPIO[3]
□ напряжения интерфейсов ввода/вывода от 1,2 до 5,5 В, до четырех областей
□ Маскируемый, независимый IRQ на любом пине или порте
□ Входы транзистора-транзистора логики (TTL) с триггером Шмитта
□ Все GPIO конфигурируются как открытый высоко/низкий, подъемный/снижающий, высокий Z или мощный выход
□ Конфигурируемое состояние булавки GPIO при перезагрузке питания (POR)
□ 25 мА поглощение на SIO
■ Цифровые периферийные устройства
D 16-24 программируемых универсальных цифровых блоков (UDB) на основе ПЛД
□ Полная скорость (FS) USB 2.0 12 Мбит/с с использованием внутреннего осциллятора[2]
□ До четырех 16-разрядных настраиваемых таймера, счетчика и блоков PWM
□ Библиотека стандартных периферийных устройств
• 8-, 16-, 24- и 32-разрядные таймеры, счетчики и PWM
• Серийный периферийный интерфейс (SPI), универсальный асинхронный передатчик-приемник (UART) и I2C
• Многие другие доступны в каталоге
□ Библиотека передовых периферийных устройств
• Проверка циклической избыточности (CRC)
• Генератор псевдослучайных последовательностей (PRS)
• Автобус локальной сети связи (LIN) 2.0
• Квадратный декодер
■ Аналоговые периферийные устройства (1,71 В)
□ 1,024 V ± 0,9% внутреннее напряжение на диапазоне от 40°C до +85°C
□ Конфигурируемый дельта-сигма ADC с разрешением от 8 до 12 бит
• Програмируемая ступень придания: от 0,25 до 16
• 12-битный режим, 192-кпс, соотношение сигнала 66 дБ к шуму и искажению (SINAD), ±1-битный INL/DNL
□ Один 8-битный 8-МПс IDAC или 1-МПс VDAC
□ Два сравнителя с временем ответа 95 нс
□ Поддержка CapSense
■ Программирование, отладка и отслеживание
□ интерфейсы JTAG (4-проводной), серийный проводной (SWD) (2-проводной) и однопроводной (SWV)
□ Восемь адресов и одна точка прерывания данных
□ Буфер отслеживания инструкций на 4 КБ
□ Программирование загрузчика поддерживается через интерфейсы I2C, SPI, UART, USB и другие
■ Точное, программируемое часовое управление
□ Внутренний осциллятор с частотой от 3 до 24 МГц в полном диапазоне температуры и напряжения
□ кристаллический осциллятор от 4 до 25 МГц для точности кристаллических PPM
□ Внутренняя генерация часов PLL до 50 МГц
□ Кристальный осциллятор с частотой 32,768 кГц
□ Низкомощный внутренний осциллятор на частоте 1, 33 и 100 кГц
■ Температура и упаковка
□ ¥40°C до +85°C промышленная температура
□ 48-контактный SSOP, 48-контактный QFN, 68-контактный QFN и 100-контактный пакет TQFP
