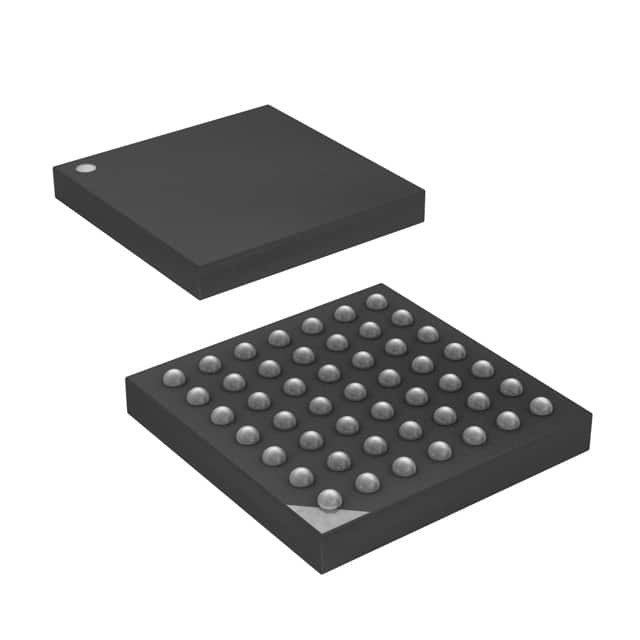

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Технология микрочипов

Обзор

ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P - 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на расширенной архитектуре RISC AVR.,ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-разрядный микроконтроллер AVR®
• Расширенная архитектура RISC
131 Мощные инструкции Исполнение большинства одночасовых циклов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 20 MIPS на частоте 20 МГц
2 цикла на чипе
• Высокоустойчивые нелетающие сегменты памяти
16/32/64/128K байтов памяти самопрограммируемой программы Flash
512B/1K/2K/4K байт EEPROM
Внутренняя SRAM
Циклы записи/удаления: 10 000 Flash/ 100 000 EEPROM
Хранение данных: 20 лет при 85°C/ 100 лет при 25°C (1)
Оптимизированный раздел кода загрузки с независимыми блокировками
Программирование в системе с помощью программы загрузки на чипе
Истинная операция чтения и записи
Программа блокировки для обеспечения безопасности программного обеспечения
• Интерфейс JTAG (соответствует стандарту IEEE 1149.1)
Возможности граничного сканирования согласно стандарту JTAG
Обширная поддержка отладки на чипе
Програмирование флэша, EEPROM, предохранителей и блокировок через интерфейс JTAG
• Периферийные особенности
Два 8-битных таймера/счетчиков с отдельными прескалерами и режимами сравнения
Один 16-битный таймер/счетчик с отдельным прескалером, режимом сравнения и режимом захвата
Счетчик в реальном времени с отдельным осциллятором
6 каналов PWM
8 каналов, 10-битный ADC
Дифференциальный режим с выбираемым увеличением на 1x, 10x или 200x
Ориентированный на байты двухпроводной серийный интерфейс
Два программируемых серийных USART
Master/Slave SPI серийный интерфейс
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
Перерыв и пробуждение при смене булавки
• Особые характеристики микроконтроллера
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный RC-осциллятор
Внешние и внутренние источники отключения
6 режимов сна: безработный режим, снижение шума ADC, экономия энергии, отключение питания, режим ожидания и
Продленное время ожидания
• Ввод/вывод и пакеты
32 программируемые линии ввода/вывода
️ 40-прикольный PDIP, 44-проводный TQFP, 44-падовый VQFN/QFN/MLF

49-больный VFBGA
• Рабочее напряжение
¥ 1,8 - 5,5 В
• Уровни скорости
0 - 4 МГц @ 1,8 - 5,5 В
0 - 10 МГц @ 2,7 - 5,5 В
0 - 20 МГц @ 4,5 - 5,5 В
• Потребление энергии при 1 МГц, 1,8 В, 25°С
Активный: 0,4 мА
Режим отключения питания: 0,1 мкА
Режим энергосбережения: 0,6μA (включая 32 кГц RTC)
