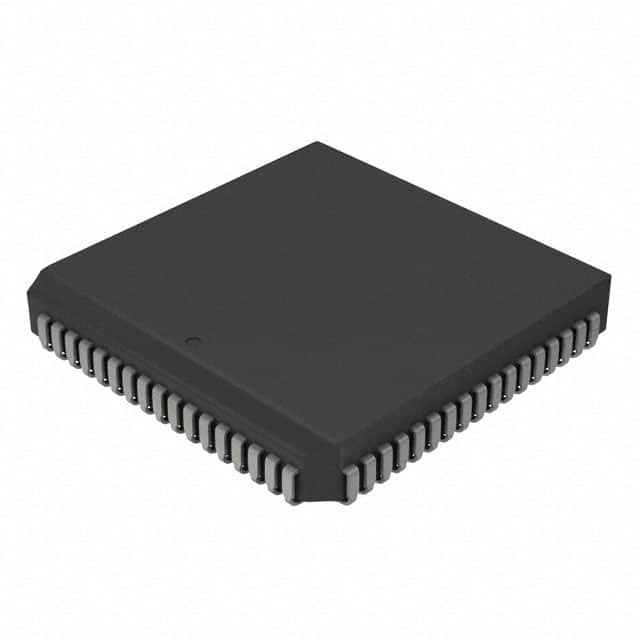

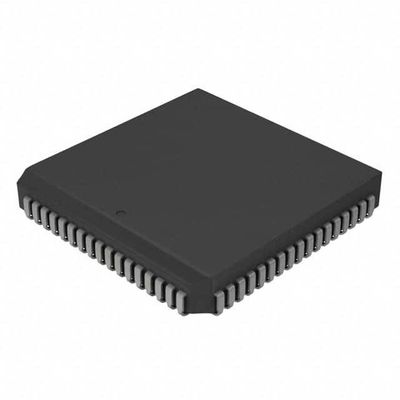

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC Технология микрочипов

Обзор устройства

Настоящий документ содержит информацию, специфическую для устройства, для следующих двух устройств:

1. PIC18C601

2. PIC18C801

PIC18C601 доступен в 64-контактных пакетах TQFP и 68-контактных пакетах PLCC.

Обзор характеристик приведен в таблице 1-1.
Диаграммы блоков устройств приведены на рисунке 1-1 для конфигурации 64/68-pin и на рисунке 1-2 для конфигурации 80/84-pin.

Высокопроизводительный RISC процессор:

• Комплекс инструкций на C-компилятор, оптимизированный для архитектуры
• Линейная программа памяти адресов до 2 Мбайт
• Линейная память данных с адресом до 4 Кбайт
• до 160 нс цикла обучения:
- DC - 25 МГц часовой вход
- 4 MHz - 6 MHz часовой вход с активным PLL
• 16-разрядные инструкции, 8-разрядный путь данных
• Уровни приоритетности прерываний
• Умножитель оборудования с однократным циклом 8 x 8

Периферийные характеристики:

• Высокоскоростной потолок/источник 25 мА/25 мА
• До 47 пинов ввода/вывода с индивидуальным управлением направлением
• Три внешних прерывающего булава
• Модуль таймера: 8-битный/16-битный таймер/счетчик с 8-битным программируемым прескалером
• Модуль таймера 1: 16-битный таймер/счетчик (временная база для ЦК)
• Модуль Таймера 2: 8-разрядный таймер/счетчик с 8-разрядным регистром периодов
• Модуль таймера 3: 16-битный таймер/счетчик
• Вторичный вариант часов осциллятора - Timer1/Timer3
• Два модуля Capture/Compare/PWM (CCP) CCP pins могут быть сконфигурированы как:
- Ввод записи: 16-битный, максимальное разрешение 10 нс
- Сравнитель 16-битный, максимальное разрешение 160 нс (TCY)
- Выход PWM: разрешение PWM составляет от 1 до 10 бит Max. PWM freq.
8-битное разрешение = 99 кГц
10-битное разрешение = 24,4 кГц
• Главный синхронный серийный порт (MSSP) с двумя режимами работы:
- 3-проводный SPITM (поддерживает все 4 режима SPI)
- I2CTM Master и Slave режим
• Адресованный модуль USART: поддерживает прерывание на адресном бите

Усовершенствованные аналоговые функции:

• 10-разрядный аналого-цифровой преобразователь (A/D) с:
- Скорость отбора проб
- Преобразование доступно во время SLEEP
- DNL = ±1 LSb, INL = ±1 LSb
- До 12 каналов
• Программируемый модуль обнаружения низкого напряжения (LVD)
Имя?

Специальные характеристики микроконтроллера:

• Переключатель питания (POR), таймер питания (PWRT) и таймер запуска осциллятора (OST)
• Watchdog Timer (WDT) с собственным RC-осциллятором на чипе
• Встроенная оперативная память Boot для загрузчиков
• 8-битный или 16-битный режим интерфейса внешней памяти
• До двух программно-программируемых сигналов выбора чипа (CS1 и CS2)
• Один программируемый чип I/O выбирает сигнал (CSIO) для расширения памяти I/O
• Энергосберегающий режим SLEEP
• Различные варианты осцилляторов, включая:
- 4X фазовый замок цикла (первичного осциллятора)
- Вторичный осциллятор (32 кГц) часовой вход

Технология CMOS:

• Технология CMOS с низким энергопотреблением и высокой скоростью
• Полностью статическая конструкция
• Широкий диапазон рабочего напряжения (от 2,0 до 5,5 В)
• Промышленные и расширенные температурные диапазоны
• Низкое потребление энергии
