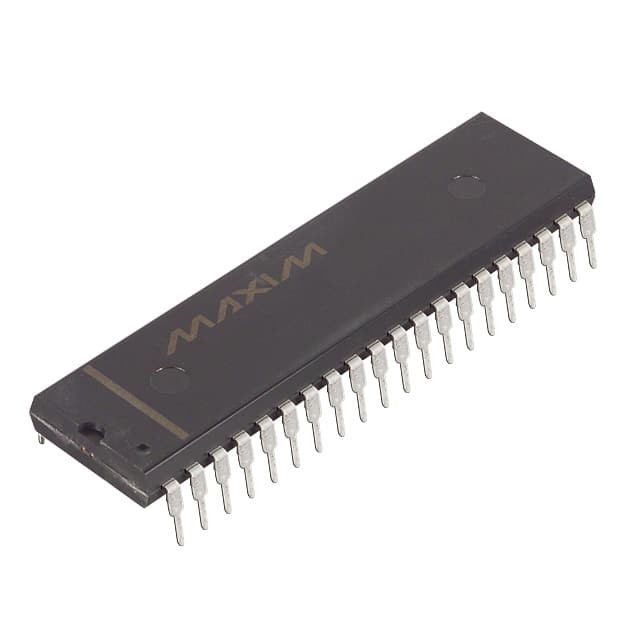

Микроконтроллер DS80C323-MCD+, 8 бит, без ROML, 40 DIP, Analog Devices Inc./Maxim Integrated

Детальное описание

DS80C320/DS80C323 - это быстрые микроконтроллеры, совместимые с 80C31/80C32.каждая инструкция 8051 выполняется между 1Типичные приложения показывают улучшение скорости в 2,5 раза с использованием того же кода и того же кристалла.DS80C320 предлагает максимальную скорость кристалла 33 МГц, что приводит к скорости исполнения 82,5 МГц (примерно 2,5X).

СТРАНИЦЫ

■ Совместимость с 80C32
8051 Пин и комплект инструкций совместимы четыре 8-битных порта ввода/вывода
Три 16-битных таймера / счетчиков 256 байтов Scratchpad RAM Адреса 64kB ROM и 64kB RAM
■ Высокоскоростная архитектура
4 Часы/цикл машины (8032 = 12) постоянный до 33 МГц (DS80C320) постоянный до 18 МГц (DS80C323)
Инструкция с одним циклом в 121ns потребляет меньше энергии для эквивалентной работы Двойной указатель данных Опциональная переменная длина MOVX для доступа
Быстрая/медленная оперативная память/периферийные устройства
■ Контроллер с высокой интеграцией включает в себя: программируемый охранный таймер с возможностью перезагрузки отключения питания
■ Два серийных порта для полного двойного оборудования
■ 13 общих источников прерывания с шестью внешними
■ Доступно в 40-контактных DIP, 44-контактных PLCC и 44-контактных TQFP
