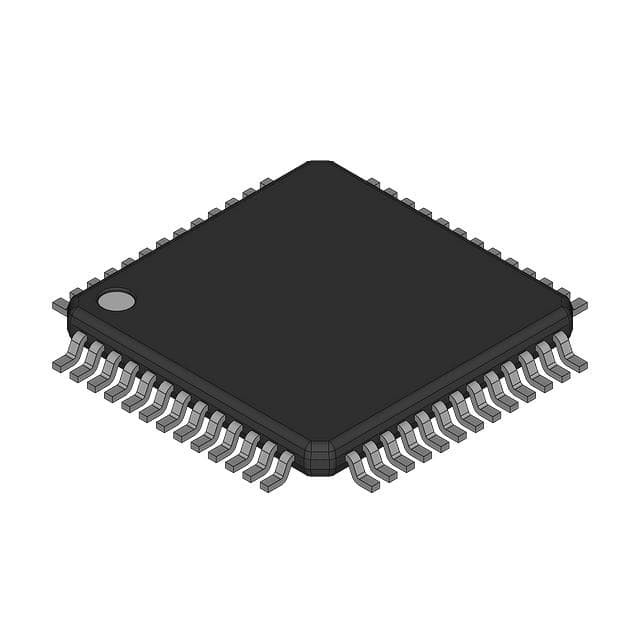

MC9S12GC128CPBER IC MCU 16BIT 128KB FLASH 52TQFP Полупроводник свободной шкалы

Введение

MC9S12C-Family / MC9S12GC-Family - это семейства MCU на базе Flash с 48/52/80 пин, которые обеспечивают мощность и гибкость 16-битного ядра для совершенно нового диапазона затрат и чувствительных к пространству,Приложения общего назначения для промышленных и автомобильных сетейВсе члены семейства MC9S12C / MC9S12GC имеют стандартные периферийные устройства на чипе, включая 16-разрядный центральный процессор (CPU12), до 128K байтов Flash EEPROM, до 4K байтов оперативной памяти,асинхронный интерфейс серийной связи (SCI), серийный периферийный интерфейс (SPI), 8-канальный 16-битный таймерный модуль (TIM), 6-канальный 8-битный модулятор ширины импульса (PWM), 8-канальный 10-битный аналогово-цифровой преобразователь (ADC).

Особенности

• 16-разрядный HCS12 ядро:
Процессор HCS12
Совместимость с набором инструкций M68HC11
Модель сцепления и программирования с прерыванием идентична модели M68HC11
️ очередь инструкций
Улучшенное индексированное адресование
MMC (карта памяти и интерфейс)
¢ INT (управление прерыванием)
BDM (режим отладки в фоновом режиме)
DBG12 (усовершенствованный модуль отладки12, включая точки прерывания и буфер отслеживания изменений потока)
MEBI (multiplexed expansion bus interface) доступен только в 80-контактной версии
• Входные сигналы прерывания пробуждения:
До 12 портовых бит доступны для функции прерывания пробуждения с цифровой фильтрацией
• Частота работы:
32 МГц эквивалент скорости шины 16 МГц для одного чипа
32 МГц эквивалент скорости автобуса 16 МГц в расширенном режиме автобуса
Оптимизация семейства 9S12C: 50 МГц, эквивалентно скорости автобуса 25 МГц
Все члены семейства 9S12GC допускают частоту работы 50 МГц.
• Внутренний регулятор 2.5В:
Поддерживает диапазон входного напряжения от 2,97V до 5,5V
Возможность использования в режиме низкой мощности
Включает схемы с низким напряжением (LVR)
Включает схемы с низким напряжением (LVI)
• 48- пинный LQFP, 52- пинный LQFP или 80- пинный QFP:
До 58 линий ввода/вывода с возможностью ввода и привода 5 В (пакет с 80 булавками)
До 2 выделенных линий 5В только для ввода (IRQ, XIRQ)
Входные устройства конвертера A/D 5V 8 и В/В 5V
• Поддержка развития:

Пункты прерывания аппаратного обеспечения на чипе
Улучшенные функции отладки DBG12
