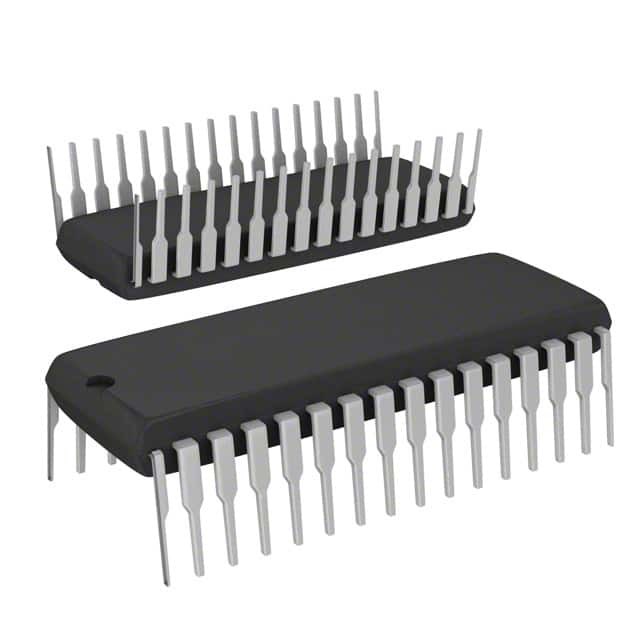

ST72T141K2B6 IC MCU 8BIT 8KB OTP 32SDIP STMicroelectronics

Общее описание

ВВОЗ
Устройства ST72141K являются членами семейства микроконтроллеров ST7, предназначенных специально для приложений управления двигателем и включающих возможности конверсии A/D и интерфейса SPI.Они включают в себя на чипе периферийное устройство Moter Controller для управления электрическими бесчисточными двигателями с датчиками или без нихПример применения для 6-ступенчатого управления постоянным магнитным двигателем постоянного тока показан на рисунке 1.

■ Вспоминания

8K Программа памяти (ROM/OTP/EPROM)
256 байтов ОЗУ
■ Часы, перезагрузка и управление поставками
Улучшенная система сброса
Начальник низковольтного питания
3 режима экономии энергии
■ 14 портов ввода/вывода
14 многофункциональных двунаправленных линий ввода/вывода с возможностью наружного прерывания (2 вектора), 13 линий с переменной функцией, 3 высоких выхода отвода
■ Моторное управление периферийным устройством
6 выходных каналов PWM
¢ Аварийный штифт для принудительного выхода в состояние HiZ
3 аналоговых входа для определения положения ротора без необходимости дополнительных датчиков
Сравнитель для ограничения тока
■ 3 таймера
2 16-битовых таймера с: 2 входных захвата, 2 выхода сравнивает, внешний вход часов, PWM и импульс генератора режимы
¢ Часомер для сохранения целостности системы
■ Интерфейс связи
¢ синхронный серийный интерфейс SPI
■ Аналоговые периферийные устройства
8 битовый ADC с 8 входными булавами
■ Комплект инструкций
8 битовые манипуляции с данными
63 основные инструкции
17 основных режимов обращения
8 x 8 не подписанная инструкция умножения
️ Подлинная манипуляция битами
■ Инструменты развития
Полный пакет разработки оборудования и программного обеспечения
