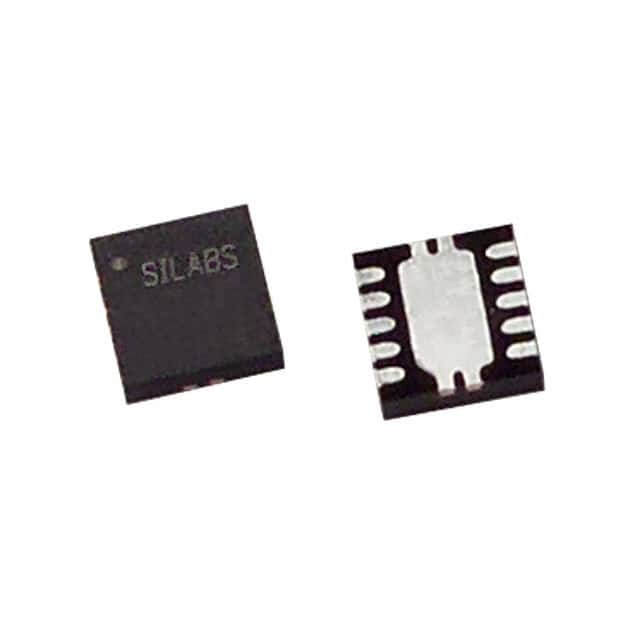

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Силиконовые лаборатории

Обзор системы

Устройства C8051F300/1/2/3/4/5 представляют собой полностью интегрированные MCU с смешанной сигнальной системой на чипе. Выделенные функции перечислены ниже.

• Высокоскоростное микроконтроллерное ядро, совместимое с 8051 (до 25 MIPS)
• Встроенный, полноскоростной, ненавязчивый интерфейс отладки (на чипе)
• Истинный 8-битный 11-канальный ADC с программируемым усилителем и аналоговым мультиплексером
(только C8051F300/2)
• Достоверно программируемый внутренний осциллятор 25 МГц
•Всего до 8 кБ флэш-памяти на чипе
• 256 байтов оперативной памяти на чипе
•SMBus/I2C и расширенные серийные интерфейсы UART, реализованные в аппаратном обеспечении
• Три 16-битных таймера общего назначения
• Программируемый счетчик/таймер массив (PCA) с тремя модулями захвата/сравнения и сторожевым таймером
Функция
• Встроенный чип для перезагрузки питания, VDD-монитор и датчик температуры
• Сравнитель напряжения на чипе
• Входно-выходной порт (толерантность 5 В)

Аналоговые периферийные устройства

- 8-битный ADC (только F300/2)
• до 500 кс.
• До 8 внешних входов
• Программируемые усилители 4, 2, 1 и 0.5
• VREF из внешнего булава или VDD
• Встроенный датчик температуры
• Внешний вход для начала преобразования
- Сравнитель
• Программируемый гистерез и время отклика
• Конфигурируется как источник прерывания или сброса
• Низкий ток (< 0,5 мА)

Очистка на чипе
- Встроенная схема отладки позволяет выполнять полную скорость, не втягивающую отладку в системе (не требуется эмулятор)
- Предоставляет точки прерывания, одноступенчатые, проверяют/изменяют память и регистры
- превосходные характеристики по сравнению с системами эмуляции, использующими ICE-чипы, целевые капсулы и разъемы
- Полный комплект разработки

Напряжение питания от 2,7 до 3,6 В
- Типичный рабочий ток: 6,6 мА @ 25 МГц; 14 мА @ 32 кГц
- Типичный ток в режиме остановки: 0,1 μA
- Температурный диапазон: от 40 до +85 °C

Высокоскоростное ядро 8051 μc

- Архитектура инструкций с трубопроводом; выполняет 70% инструкций в 1-2 системных часах
- до 25 MIPS пропускной способности с 25 МГц часом
- Расширенный обработчик прерывания

Память
- 256 байтов внутренней оперативной памяти
- до 8 кБ (F300/1/2/3), 4 кБ (F304) или 2 кБ (F305) Flash; 512 байтов зарезервированы в устройствах 8 кБ

Цифровые периферийные устройства
- 8 портов ввода/вывода; все 5 В толерантны к высокому потоку
- аппаратно усовершенствованные серийные порты UART и SMBusTM
- Три 16-битных счётчика/таймера общего назначения
- 16-разрядный программируемый счетчик массив (PCA) с тремя модулями захвата/сравнения
- Реальный режим часов с использованием PCA или таймера и внешнего источника часов

Источники часов
- Внутренний осциллятор: 24,5 МГц с точностью ± 2% поддерживает работу UART
- Внешний осциллятор: кристалл, RC, C или часы (1 или 2 режима пин)
- Может переключаться между источниками часов на лету; полезно в режимах энергосбережения

Плоский 11-конечный квартальный блок без свинца (QFN)
- 3х3 мм ПВБ отпечаток
