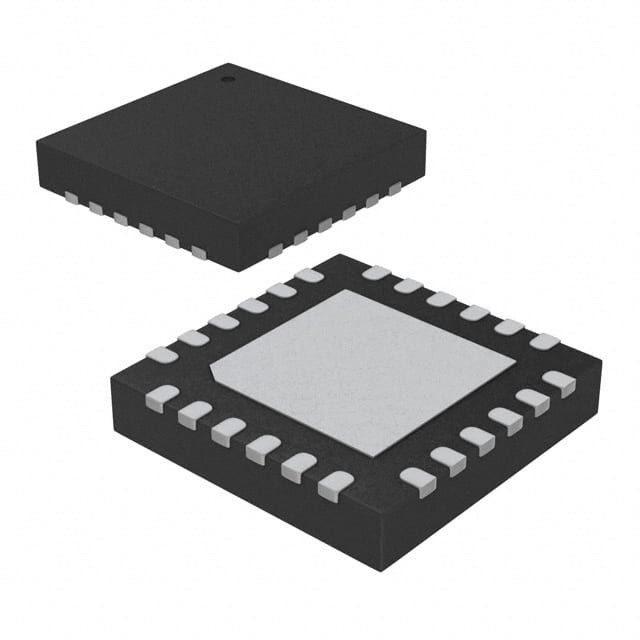

ATSAMD09D14A-MUT IC MCU 32BIT 16KB FLASH 24QFN Технология микрочипов

Описание

Серия Atmels SAM3S является членом семейства 32-разрядных микроконтроллеров Flash, основанных на высокопроизводительном процессоре ARM Cortex-M3.Он работает на максимальной скорости 64 МГц и имеет до 256 Кбайт Flash и до 48 Кбайт SRAMВ периферийный комплект входит порт Full Speed USB Device с встроенным приемопередатчиком, High Speed MCI для SDIO/SD/MMC,интерфейс внешней шины с контроллером статической памяти, обеспечивающим подключение к SRAM, PSRAM, NOR Flash, LCD Module и NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, I2S, а также 1 PWM таймер, 6x 16-битные таймеры общего назначения, RTC, ADC,12-битный DAC и аналоговый сравнитель.

Особенности

• Основные
ARM® Cortex®-M3 версия 2.0 работает до 64 МГц
Устройство защиты памяти (MPU)
Устройство для управления устройством
• Совместимость с серией AT91SAM7S (версии с 48 и 64 булавками)
• Вспоминания
От 64 до 256 кбайт встроенный Flash, широкоразмерный доступ 128 бит, ускоритель памяти, одноуровневый
С 16 до 48 кбайт встроенной SRAM
16 Кбайт ROM с встроенными программами загрузки (UART, USB) и IAP
8 битовый контроллер статической памяти (SMC): поддержка SRAM, PSRAM, NOR и NAND Flash
Устройство защиты памяти (MPU)
• Система
Встроенный регулятор напряжения для работы с одним питанием
– Power-on-Reset (POR), Brown-out Detector (BOD) and Watchdog for safe operation
Кварцевые или керамические резонаторные осцилляторы: основная мощность от 3 до 20 МГц с обнаружением сбоев и необязательная низкая мощность 32,768 кГц для RTC или часов устройства
Высокая точность 8/12 МГц заводской отделки внутреннего осциллятора RC с частотой по умолчанию 4 МГц для запуска устройства.
️ Медленные часы Внутренний RC-осциллятор как постоянные часы устройств с низкой мощностью
2 PLL до 130 МГц для часов устройств и для USB
Сенсор температуры
До 22 периферийных каналов DMA (PDC)
• Режимы с низкой энергопотреблением
Режимы спящего режима и резервного режима, до 1,8 мкА в режиме резервного режима
Сверхнизкомощный RTC
• Периферийные устройства
Устройство USB 2.0: 12 Мбит/с, 2668 байт FIFO, до 8 двунаправленных конечных точек.
До 2 USART с режимом ISO7816, IrDA®, RS-485, SPI, Manchester и Modem
2 UART с двумя проводами
До 2 двухпроводной интерфейс (совместим с I2C), 1 SPI, 1 серийный синхронный контроллер (I2S), 1 высокоскоростной мультимедийный интерфейс карты (SDIO / SD Card / MMC)
До 6 трехканальных 16-битных таймеров/счетчиков с режимом захвата, формы волны, сравнения и PWM. Квадратная декодерная логика и 2-битный серый счетчик вверх/вниз для шагового мотора
4 каналов 16-битный PWM с дополнительным выходом, вводом ошибок, 12-битный счетчик генератора мертвого времени для управления двигателем
32 битовый таймер в реальном времени и RTC с функциями календаря и сигнализации
- до 15-канального, 1Msps ADC с дифференциальным режимом ввода и программируемой стадией усиления
¢ Один двухканальный 12-битный 1Msps DAC
Одно аналоговое сравнительное устройство с гибким выбором ввода, выбираемый гистерез ввода
– 32-bit Cyclic Redundancy Check Calculation Unit (CRCCU)
Составление защищенных регистров
• Ввод и вывод
До 79 линий ввода/вывода с возможностью наружного прерывания (чувствительность к краю или уровню), дебоунсинга, фильтрации сбоев и окончания серийного резистора
Три 32-битных контроллера параллельного ввода/вывода, периферийный режим параллельного захвата при помощи DMA
• Пакеты

️ 64-лидовой LQFP, 10 x 10 мм, наклона 0,5 мм/64-пакетный QFN 9x9 мм, наклона 0,5 мм
48-проводный LQFP, 7 x 7 мм, угол 0,5 мм/48-пакетный QFN 7x7 мм, угол 0,5 мм
