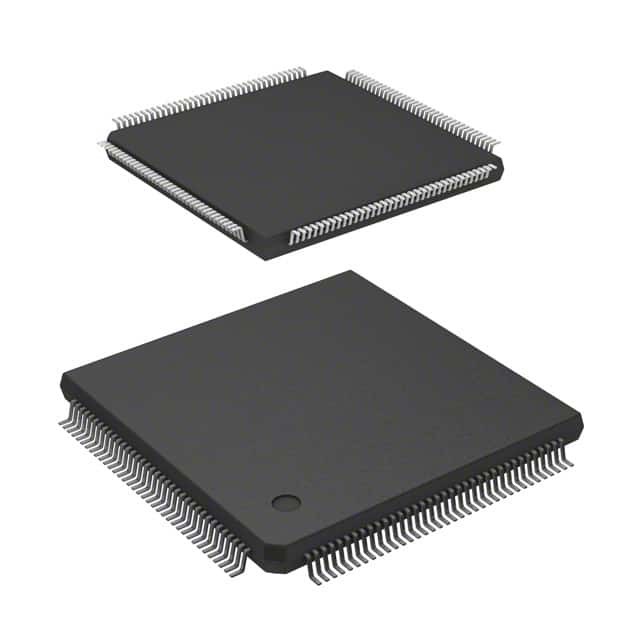

C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP Технологии Infineon

Введение

C167CR является новым производным семейства микроконтроллеров CMOS с одним чипом Siemens C16x.Он сочетает в себе высокую производительность процессора (до 10 миллионов инструкций в секунду) с высокой периферийной функциональностью и расширенными возможностями IOОн также обеспечивает высокоскоростную оперативную память на чипе и генерацию часов через PLL.

16-битный микроконтроллер C167CR

● Высокопроизводительный 16-разрядный процессор с 4-ступенчатым трубопроводом
● Время цикла инструкции 100 нс при 20 МГц
● 500 нс умножение (16 × 16 бит), 1 мкс разделение (32 / 16 бит)
● Улучшенные возможности манипулирования булевыми битами
● Дополнительные инструкции по поддержке HLL и операционных систем
● Дизайн, основанный на регистрах, с несколькими переменными банками регистров
● Поддержка переключения контекста с одним циклом
● Появление часов с помощью PLL на чипе или с помощью прямого ввода часов
● Линейное адресное пространство до 16 Мбайт для кода и данных
● 2 Кбайт внутренней оперативной памяти (IRAM) на чипе
● 2 Кбайт расширенной оперативной памяти на чипе (XRAM)
● Программируемые внешние характеристики шины для различных диапазонов адресов
● 8-битовая или 16-битовая внешняя шина данных
● Мультиплексные или демольтиплексные внешние адресы/автобусы данных
● Пять программируемых сигналов для выбора чипа
● Поддержка арбитражного разбирательства по автобусу Hold- и Hold-Acknowledge
● 1024 байтов на чипе
● Режимы бездействия и отключения питания
● 8-канальные одноцикличные устройства передачи данных с управлением прерываниями через периферийный контроллер событий (PEC)
● 16-уровневая система прерывания приоритета с 56 источниками, скорость выборки до 50 нс
● 16-канальный 10-битный преобразователь A/D с временем преобразования 9,7 мкс
● Два 16-канальных устройства для сбора данных и сравнения
● 4-канальный PWM блок
● Два многофункциональных генеральных таймера с 5 таймерами
● Два последовательных канала (синхронный/асинхронный и высокоскоростной синхронный)
● Интерфейс CAN на чипе с 15 объектами сообщений (Full-CAN/Basic-CAN)
● Програмируемый таймер для сторожевой собаки
● До 111 I/O линий общего назначения, частично с выбираемыми порогами ввода и гистерезом
● Поддерживается множеством инструментов разработки, таких как C-компиляторы, пакеты макроассемблеров, эмуляторы, доски оценки, HLL-дебгугеры, симуляторы, демонтеры логического анализатора, программы
● Встроенный загрузчик на чипе
● 144-конечный пакет MQFP (EIAJ)
