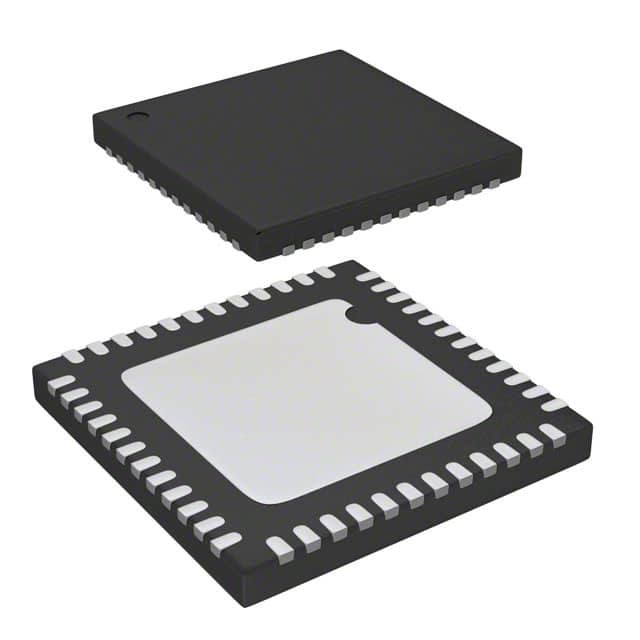

C8051F501-IM IC MCU 8BIT 64KB FLASH 48QFN Силиконовые лаборатории

Обзор системы

Семейство устройств C8051F52x/F52xA/F53x/F53xA представляет собой полностью интегрированные, маломощные, смешанные сигнальные системы на микросхеме MCU. Выделенные особенности перечислены ниже. См. таблицу 1.1 для выбора специфических характеристик продукта.

■ Высокоскоростное микроконтроллерное ядро, совместимое с 8051 (до 25 MIPS)

■ Встроенный, полноскоростной, ненавязчивый интерфейс отладки (на чипе)
■ Истинный 12-битный ADC 200 ксс с аналоговым мультиплексером и до 16 аналоговых входов
■ Прямой программируемый внутренний осциллятор частоты 24,5 МГц с диапазоном ±0.5% по температурному диапазону и для напряжений VDD, превышающих или равных минимальному выходу регулятора напряжения на чипе при низкой настройкеОсиллятор находится в пределах +1,0% для напряжений VDD ниже этой минимальной выходной установки.
■ До 7 680 байтов флэш-памяти на чипе
■ 256 байтов оперативной памяти на чипе
■ Улучшенные серийные интерфейсы UART и SPI, реализованные в аппаратном обеспечении
■ LIN 2.1 периферийные устройства (полностью совместимые с обратным движением, режимы master и slave)
■ Три 16-битных таймера общего назначения
■ Программируемый счетчик/таймер (PCA) с тремя модулями захвата/сравнения и функцией Watchdog Timer
■ Встроенный на чипе резет питания, VDD-монитор и датчик температуры
■ Встроенный чип-сравнитель напряжения
■ До 16 портов ввода/вывода

Аналоговые периферийные устройства

- 12-битный ADC
• Программируемая пропускная способность до 200 кпс
• До 6/16 внешних входов
• Генератор прерывания с окном, зависящий от данных
• Встроенный датчик температуры
- Сравнитель
• Программируемый гистерез и время отклика
• Конфигурируемый как источник пробуждения или сброса
• Низкий ток
- Детэктор POR/Brownout.
- Референтное напряжение 1,5 и 2,2 В (программируемое)
Дебют на чипе
- Встроенная схема отладки позволяет выполнять полную скорость, не вторгаясь в систему (не требуется эмулятор)
- Обеспечивает точки прерывания, одноступенчатые
- Проверить/изменить память и регистры
- Полный комплект разработки
Напряжение питания от 2,0 до 5,25 В
- Встроенный LDO регулятор
Высокоскоростное ядро 8051 μC
- Архитектура инструкций с трубопроводом; выполняет 70% инструкций в 1-2 системных часах
- До 25 MIPS пропускной способности с 25 MHz системным часом
- Расширенный обработчик прерывания
Память
- 8/4/2 кБ Flash; В системе байт программируемый в 512 байтных секторах
- 256 байтов внутренней оперативной памяти
Цифровые периферийные устройства
- 16/6 портов ввода/вывода; подталкивающий или открытый отвод, толерантность 5 В
- аппаратное SPITM, и UART серийный порт
- LIN 2.1 Контроллер (умеющий управлять и управлять); не требуется кристалл
- Три 16-битных счетчика/таймера общего назначения
- Программируемый 16-разрядный счетчик/таймер с тремя модулями захвата/сравнения, WDT
Источники часов
- Внутренние осцилляторы: 24,5 МГц ± 0,5% точность поддерживает работу UART и LIN-Master
- Внешний осциллятор: Crystal, RC, C или Clock (1 или 2 режима пин)
- Можно переключаться между источниками часов на лету
Пакеты
- 10-прикольный DFN (3 x 3 мм)
- 20-прикольный QFN (4 x 4 мм)
- 20-прикольный TSSOP
Автомобильные квалификации
- Температурный диапазон: от 40 до +125 °C
