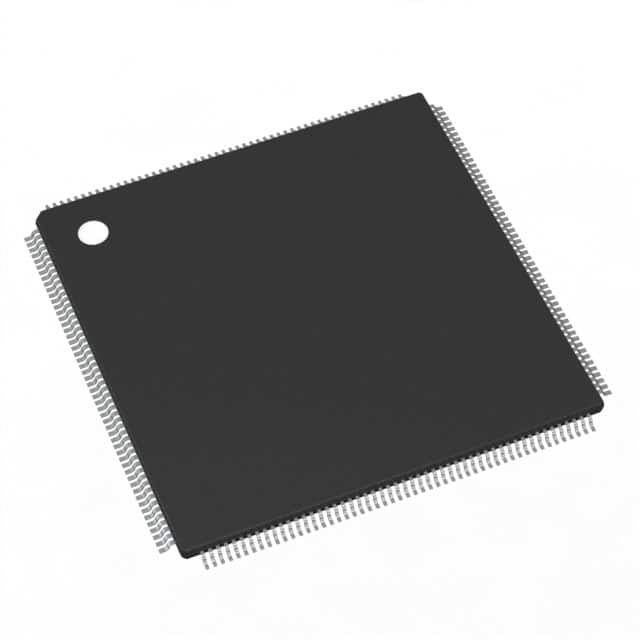

Микросхема SPC5645BF0VLT1R, 32 бит, 2 МБ флэш-памяти, 208TQFP, N✖P USA Inc.

Qorivva MPC5645S представляет собой новое поколение 32-разрядных микроконтроллеров, ориентированных на одночиповые автомобильные приборные кластеры.Устройства MPC5645S являются частью семейства устройств Power Architecture® MPC56xxS. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitНа каждом устройстве также интегрированы традиционные кластерные функции, такие как габаритный привод, счетчик в реальном времени и генерация звука.

Список функций
• Двухиздание, 32-разрядная Power Architecture Book E совместима
Комплекс ядра процессора (e200z4d)
Устройство управления памятью (MMU)
4 КБ, кэш инструкций 2/4 направления
• 2 МБ флэш-памяти ECC на чипе с:
Контроллер флэш-памяти
¢ Буферы предварительного получения
• 64 КБ ECC SRAM на чипе
• 1 МБ графическая SRAM с двумя портами на чипе
графический контроллер SRAM
• Устройство защиты памяти (MPU) с до 16 дескрипторами регионов
и 32-байтовой области гранулированности, чтобы обеспечить базовые
разрешение на доступ к памяти и обеспечить разделение
между различными кодами и данными
• Контроллер прерывания (INTC) с 181 периферийным устройством
источники прерывания и восемь прерываний программного обеспечения
• Две частотномодулируемые фазовые замкнутые петли (FMPLL)
Первичный FMPLL (FMPLL0) обеспечивает системные часы до 125 МГц
В качестве замены используется вспомогательная FMPLL (FMPLL1).
модулированный или немодулированный часовой источник до
модули eMIOS, QuadSPI и как альтернативные часы DCU
и DCU-Lite для генерации пиксельных часов
• Архитектура переключателя с перекрестными панелями позволяет одновременный доступ периферийных устройств,
флэш-память или оперативная память из нескольких шинок
мастера
• 16-канальный контроллер прямого доступа к памяти (eDMA)
с несколькими источниками запросов на передачу с использованием DMA
мультипликатор каналов
• Модуль помощи загрузке (BAM) с 8 КБ специальной ROM для встроенных
Код загрузки поддерживает параметры загрузки, включая
загрузка кода загрузки через серийную ссылку (CAN или SCI)
• Два управления дисплея (DCU3 и DCULite) для прямого управления
приводы до двух TFT LCD дисплеев до XGA
резолюция
• Контроллер времени (TCON) и интерфейс RSDS для модуля DCU3
• 2D OpenVG 1.1 и ускоритель растровой графики (GFX2D)
• Устройство видеоввода (VIU2) с поддержкой 8/10-битного ITU656
ввод видео, преобразование YUV в RGB, уменьшение масштаба видео,
Устранение переплетения, регулирование контраста и регулирование яркости.
• Контроллер DRAM, поддерживающий DRAM DDR1, DDR2 и LPDDR1
• Контроллер шагового двигателя (SMC)

приводящий в полной конфигурации двойного H-моста
Модуль восстановления на нулевой отметке шагового двигателя и модуль обнаружения застоя
¢ обнаружение короткого замыкания ступенчатого двигателя
• Модуль генератора звука (SGM)
️ 4-канальный смеситель
Поддерживает воспроизведение волн PCM и синтезированных тонов
Выходные устройства PWM или I2S
• Два 16-канальных модуля расширенной модульной системы ввода-вывода (eMIOS)
Поддержка диапазона 16-разрядного захвата входа, сравнения выхода, импульса
Модуляция ширины и декодирование квадратуры
функции
• 10-битный аналого-цифровой конвертер (ADC)
с максимальным временем преобразования 1 μs
До 20 внутренних каналов
До 8 внешних каналов
• Три модуля серийного периферийного интерфейса (DSPI)
для полнодуплексной, синхронной связи с
внешние устройства
• QuadSPI серийный контроллер флэш-памяти (Продолжение...)
