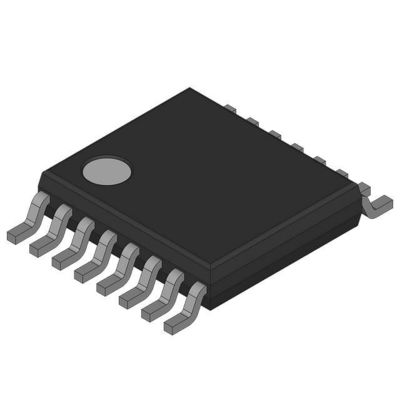

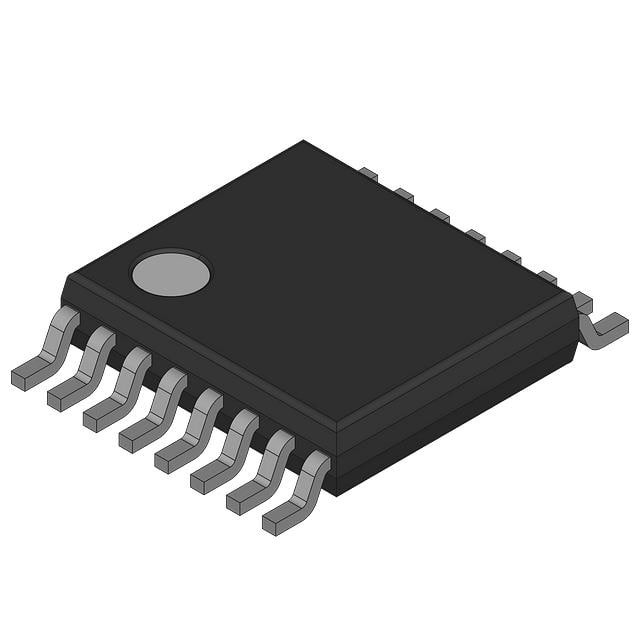

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP Полупроводник свободной шкалы

Общее описание

Введение
MC68HC908QY4A является членом недорогого, высокопроизводительного семейства 8-битных микроконтроллеров (MCU) M68HC08.Все MCU в семействе используют расширенный центральный процессор M68HC08 (CPU08) и доступны с различными модулями., размеры и типы памяти и типы пакетов.

Особенности

Особенности включают:
• Высокопроизводительное ядро процессора M68HC08
• Полностью совместимый с семейством объектов M68HC05
• 5-В и 3-В рабочее напряжение (VDD)
• работа внутренней шины 8 МГц при 5 В, 4 МГц при 3 В
• Внутренний осциллятор
¢ Программное обеспечение для выбора внутренней шины 1 МГц, 2 МГц или 3.2 МГц
Возможность 8-разрядного настройки
±25% без обрезки
¢ Подрезается примерно на 0,4% ((1)
• Диапазон кристаллического осциллятора, выбираемый программным обеспечением, 32 ‰ 100 кГц, 1 ‰ 8 МГц и 8 ‰ 32 МГц
• Конфигурируемые программным обеспечением входные часы из внутреннего или внешнего источника
• Автоматическое пробуждение от возможности STOP с использованием выделенного внутреннего 32-кГц RC или источника автобусного часа
• Программируемая память на чипе
Внутренняя программа/генерация напряжения отключения
Монитор ROM содержит пользовательские запросы программы/удаления
¢ ФЛАСШ-безопасность(2)
• Память на чипе с случайным доступом (RAM)
• 2-канальный 16-битный модуль интерфейса таймера (TIM)
• 6-канальный 10-битный аналогово-цифровой преобразователь (ADC) с внутренним каналом отсчета (ADC10)
• До 13 двунаправленных линий ввода/вывода (I/O) и только один вход:
6 разделили с КБИ
¢ Шесть разделили с ADC
Двое разделили с TIM
Одно сообщение только с IRQ

Выбираемые вытяжки на всех портах, выбираемые на основе отдельного бита
Умение работать в трех состояниях на всех портовых штифтах
• 6-разрядный клавиатурный перерыв с функцией пробуждения (KBI)
Программируемое для обнаружения высокого/низкого уровня
• Характеристики модуля низковольтного ингибитора (LVI):
Пункт запуска, поддающийся выбору программным обеспечением
• Система защиты:
¢ Контроль над работой компьютера (COP)
¢ обнаружение низкого напряжения с перезагрузкой
Незаконное обнаружение операционного кода с сбросом
¢ Заявление неправомерного адреса с перезагрузкой
• Внешний асинхронный переключатель с внутренним подъемом (IRQ), совместно используемый с вводом общего назначения
• Главный асинхронный резетовый пин с внутренним вытяжкой (RST), совместно используемый с генеральным вводом/выводом (I/O)
• Регистры ввода/вывода с отображением памяти
• Энергосберегающие режимы остановки и ожидания
• MC68HC908QY4A, MC68HC908QY2A и MC68HC908QY1A доступны в следующих упаковках:

Пакет 16-контактных малых интегральных схем (SOIC)

• MC68HC908QT4A, MC68HC908QT2A и MC68HC908QT1A доступны в следующих упаковках:
