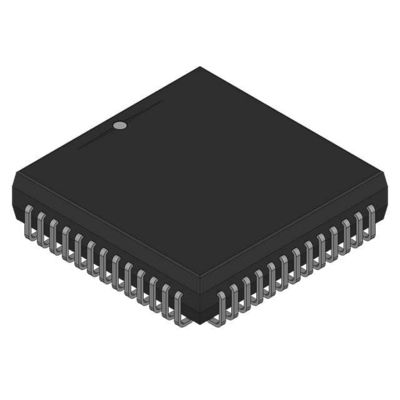

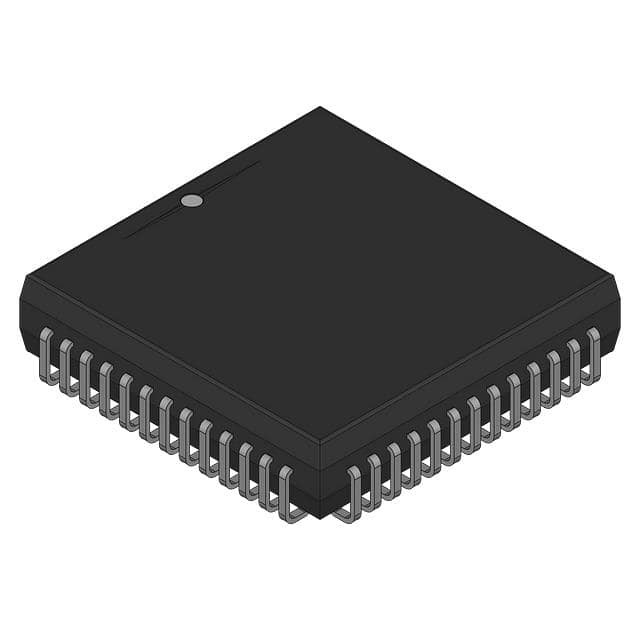

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Полупроводник свободной шкалы

Общее описание

1.1 Введение
MC68HC908AP64 является членом недорогого, высокопроизводительного семейства 8-битных устройств M68HC08.
Все микроконтроллерные модули в семействе используют расширенный центральный процессор M68HC08 (CPU08) и доступны в различных модулях, размерах и типах памяти и типах пакетов.

1.2 Особенности

К характеристикам MC68HC908AP64 относятся следующие:
• высокопроизводительная архитектура M68HC08
• Полностью совместимый с семействами объектов M6805, M146805 и M68HC05
• Максимальная частота внутренней шины:
8 МГц при рабочем напряжении 5 или 3 В
• Опции ввода часов:
Осиллятор RC
Кристаллический осциллятор 32 кГц с внутренним ПЛЛ 32 МГц
• Flash-память с защищенной программой пользователя
62,368 байтов для MC68HC908AP64
32 768 байтов для MC68HC908AP32
16 384 байта для MC68HC908AP16
8 192 байта для MC68HC908AP8
• Встроенная оперативная память
2 048 байтов для MC68HC908AP64 и MC68HC908AP32
0 024 байта для MC68HC908AP16 и MC68HC908AP8
• два 16-разрядных, двухканальных интерфейса таймера (TIM1 и TIM2) с выбираемой записью ввода,
сравнить выход и возможности PWM на каждом канале
• Модуль временной базы
• Серийный коммуникационный интерфейсный модуль 1 (SCI)
• Модуль серийного интерфейса связи 2 (SCI) с инфракрасным (IR) кодером/декодером
• Серийный периферийный интерфейсный модуль (SPI)
• Автобус управления системой (SMBus), версия 1.0/1.1 (Multi-master IIC bus)
• 8-канальный 10-битный аналогово-цифровой преобразователь (ADC)
• IRQ1 внешний переключатель с встроенным вытяжкой
• IRQ2 внешний переключатель с программируемым подъемом
• 8-разрядный порт пробуждения клавиатуры с встроенным вытяжкой
• 32 пина ввода/вывода общего назначения:

8 светодиодных драйверов
6×25mA открытый отвод I/O с подтяжкой
• Дизайн с низким энергопотреблением (полностью статичный с режимами остановки и ожидания)
• Мастер-приставка (с встроенным вытяжкой) и приставка для включения
• Особенности защиты системы

Определение низкого напряжения с возможностью перезагрузки или отключения
Незаконное обнаружение операционного кода с сбросом
¢ Заявление неправомерного адреса с перезагрузкой
• 48-прикосновный низко-четвероуровневый пакет (LQFP), 44-прикосновный четвероуровневый пакет (QFP) и 42-прикосновный сжимательный двойной встроенный пакет
Пакет (SDIP)
• Специфическими особенностями MC68HC908AP64 в 42-принтовом SDIP являются:

¢ Внешнее прерывание только на IRQ1
К характеристикам CPU08 относятся следующие:
• Усовершенствованная модель программирования HC05
• Обширные функции управления петлей
• 16 режимов обращения (восемь больше, чем HC05)
• 16-разрядный индексный регистр и указатель стека
• Передача данных из памяти в память
• Быстрое умножение 8×8
• Быстрое деление на 16/8
• Бинарно-кодированные десятичные инструкции (BCD)
• Оптимизация для применения контроллеров
• Эффективная поддержка языка C
