XC226796F66LACKXUMA1 IC MCU 16/32B 768KB FLSH 100LQFP Технологии Infineon

Общая информация о устройстве

Производы XC226x являются высокопроизводительными членами семейства полнофункциональных одночиповых микроконтроллеров CMOS Infineon XC2000.Эти устройства расширяют функциональность и производительность семейства C166 с точки зрения инструкций (MAC-устройство)Они сочетают в себе высокую производительность процессора (до 66 миллионов инструкций в секунду) с высокой функциональностью периферийных устройств и расширенными возможностями IO.Оптимизированные периферийные устройства могут гибко адаптироваться к требованиям приложенияЭти производные также обеспечивают генерацию часов через PLL и внутренние или внешние источники часов, а также различные модули памяти на чипе, такие как программа Flash, программа RAM и оперативная память данных.

Резюме

Для краткого обзора или ссылки здесь перечислены свойства XC226x.
• Высокопроизводительный 16-разрядный процессор с 5-ступенчатым трубопроводом
Время цикла инструкции 15 нс при 66 МГц CPU Clock (одноциклическое исполнение)
1 цикл 32-битного сложения и вычитания с 40-битным результатом
1 цикл умножения (16 × 16 бит)
Инструкции по умножению и накоплению (MAC) 1-го цикла
Разделение фона (32 / 16 бит) в 21 цикл
Улучшенные возможности манипулирования булевыми битами
¢ Исполнение прыжка с нулевым циклом
Дополнительные инструкции по поддержке HLL и операционных систем
¢ Регистрообразованный дизайн с несколькими переменными банками регистров
Поддержка быстрой смены контекста с помощью двух дополнительных местных банков реестров
16 Мбайт общего линейного адресного пространства для кода и данных
1024 байтов на чипе специальной функции Регистра площади (C166 семейства совместимы)
• 16-уровневая система прерывания приоритета с 87 источниками, выбираемыми внешними входами
для прерывания генерации и пробуждения, скорость отбора проб до 15 нс
• 8-канальные одноцикличные системы передачи данных с помощью
Периферийный контроллер событий (PEC), 24-битные указатели покрывают общее адресное пространство
• генерация часов из внутренних или внешних источников часов,
через PLL на чипе или через Prescaler
• Модули памяти на чипе
1 Кбайт на чипе Stand-By RAM (SBRAM)
2 Кбайт на чипе с двойным портом оперативной памяти (DPRAM)

До 64 кбайт на чипе программы/данных SRAM (PSRAM)
До 768 Кбайт на чипе программно-памяти (Flash Memory)
• Периферийные модули на чипе
Два синхронизируемых преобразователя A/D с 16 каналами, разрешение 10 бит,
Время преобразования до 1,2 мкс, предварительная обработка данных (уменьшение данных,
Проверка дальности)
¢ 16-канальное подразделение общего назначения по сбору и сравнению данных (CAPCOM2)
До четырех единиц захвата/сравнения для гибкой генерации PWM-сигнала (CCU6x)
Многофункциональный генеральный таймер с 5 таймерами
6 серийных интерфейсных каналов для использования в качестве UART, LIN, высокоскоростных синхронных
Канал (SPI/QSPI), интерфейс шины IIC (10-битный адрес, 400 кбит/с), интерфейс IIS
¢ Интерфейс MultiCAN на чипе (Rev. 2.0B активный) с до 128 объектами сообщений
(Полная CAN/Основная CAN) до 5 узлов CAN и функциональности шлюза
Часы в режиме реального времени на чипе
• До 12 Мбайт пространства для кода и данных
Програмируемые внешние характеристики шины для различных диапазонов адресов
Внешние адресные/данные-автобусы с множественным или немножественным набором адресов
Выбираемая ширина адресной шины
Ширина 16-битной или 8-битной шины шины
4 программируемых сигнала для выбора чипа
• Единое энергоснабжение от 3,0 до 5,5 В
• Режимы снижения мощности с гибким управлением мощностью
• Программируемый охранный таймер и охранный осциллятор
• До 75 I/O линий общего назначения
• Встроенный загрузчик на чипе
• Поддерживается широким спектром инструментов разработки, таких как C-компиляторы,
Пакеты макро-сборщиков, эмуляторы, доски оценки, HLL-дебаггеры, симуляторы,
Разборщики логических анализаторов, программные платы
• Поддержка отладки на чипе через интерфейс JTAG

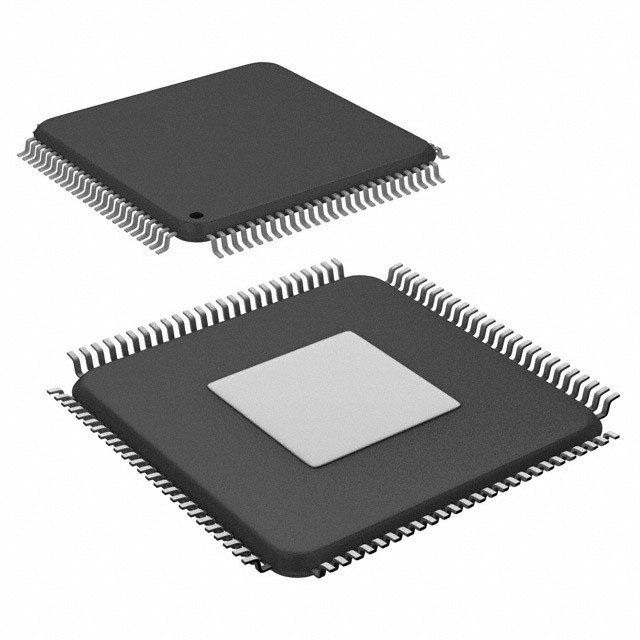

• 100-прикольный зеленый пакет LQFP, 0,5 мм (19,7 миллиметра)
