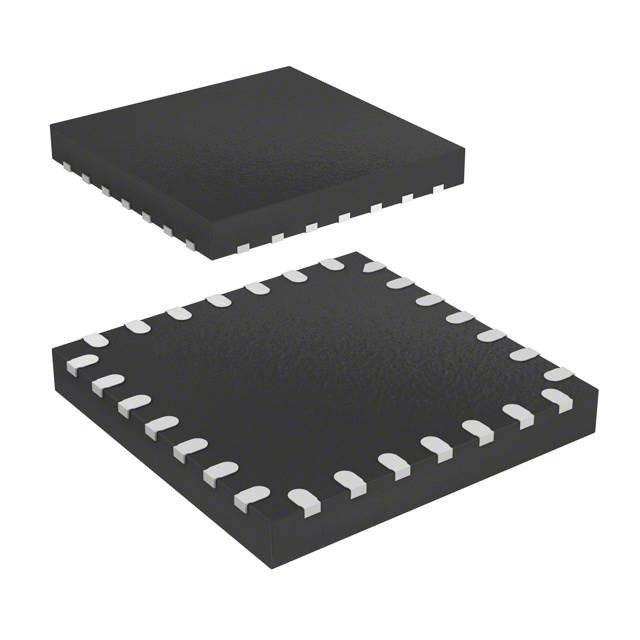

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMикроэлектроника

STM32F042G6U6TR Описание

микроконтроллер STM32F030x включает высокопроизводительное 32-разрядное ядро ARM CortexTM-M0 RISC, работающее на частоте 48 MHz,высокоскоростная встроенная память (до 64 Кбайт флэш-памяти и до 8 Кбайт SRAM)Все устройства предлагают стандартные коммуникационные интерфейсы (до двух I2C, до двух SPI и до двух USART), один 12-битный ADC,до 6 16-битовых таймеров общего назначения и таймера PWM с расширенным управлением.
Микроконтроллер STM32F030x работает в температурном диапазоне от -40 до +85 °C, с питанием от 2,4 до 3,6 В. Комплекс режимов энергосбережения позволяет проектировать приложения с низкой мощностью.
Микроконтроллер STM32F030x включает устройства в четырех различных пакетах от 20 до 64 пин. В зависимости от выбранного устройства, в него входят различные наборы периферийных устройств.Нижеприведенное описание дает обзор полного ассортимента предлагаемых периферийных устройств STM32F030x..
Эти особенности делают микроконтроллер STM32F030x подходящим для широкого спектра приложений, таких как управление приложениями и пользовательские интерфейсы, портативное оборудование, A / V приемники и цифровой телевизор,Периферийные устройства для ПК, игровые платформы, электронные велосипеды, бытовые приборы, принтеры, сканеры, системы сигнализации, видеоинтеркомы и HVAC.

STM32F042G6U6TR Характеристики

● Ядро: 32-разрядный процессор ARM® CortexTM-M0, частота до 48 МГц
● воспоминания
16-64 кбайт флэш-памяти
4 - 8 Кбайт SRAM с проверкой HW parity
● Единица расчета CRC
● Перезагрузка и управление питанием
Диапазон напряжения: от 2,4 до 3,6 В
Включение/выключение (POR/PDR)
Режимы низкой мощности: спящий режим, остановка, режим ожидания
● Управление часами
Осиллятор кристаллический от 4 до 32 МГц
Осиллятор 32 кГц для RTC с калибровкой
Внутренний 8 МГц RC с опцией x6 PLL
Внутренний 40 кГц RC осциллятор
● До 55 быстрых вводов/выводов
Все можно отобразить на внешних векторах прерывания
До 36 В/О с терпимостью 5 В
● 5-канальный контроллер DMA
● 1 x 12-битный, 1,0 мкс ADC (до 16 каналов)
Диапазон преобразования: от 0 до 3,6 В
Отдельное аналоговое питание от 2,4 до 3,6 В
● До 10 таймеров
1 16-разрядный 7-канальный таймер с расширенным управлением для 6-канального выхода PWM, с генерацией бездействия и аварийной остановкой
1 16-разрядный таймер с до 4 IC/OC, используемый для расшифровки управления IR
1 16-битовый таймер с 2 IC/OC, 1 OCN, генерацией бездействующего времени и аварийной остановкой
2 16-битовых таймера, каждый с IC/OC и OCN, генерация неработающего времени, аварийная остановка и модулятор шлюза для управления IR
1 16-битный таймер с 1 IC/OC
1 16-битный базовый таймер
Независимые и системные контрольные таймеры
¢ Таймер SysSick: 24-битный счетчик
● Календарный RTC с сигнализацией и периодическим пробуждением от Stop/Standby
● Интерфейсы связи
До двух интерфейсов I2C: один поддерживает быстрый режим плюс (1 Мбит/с) с 20 мА потоком
До двух USART, поддерживающих мастер-синхронный SPI и управление модемом; один с автоматическим обнаружением скорости передачи сигналов
До двух SPI (18 Mbit/s) с программируемыми от 4 до 16 бит-фреймов
● Серийная отладка проводов (SWD)
