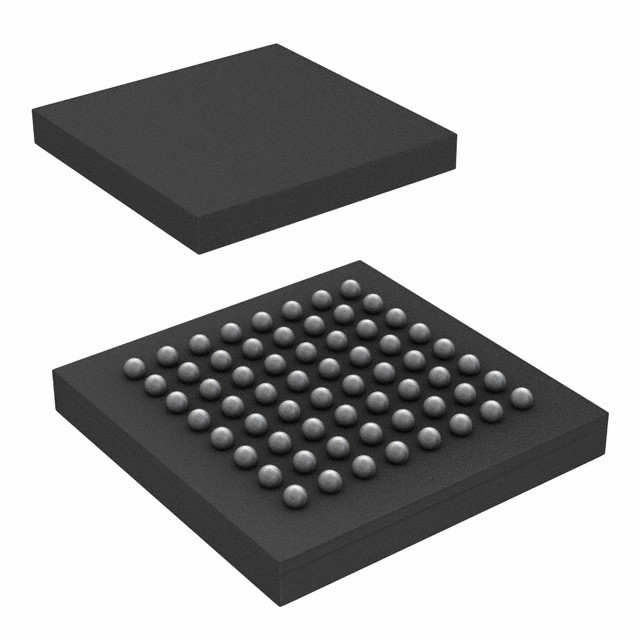

ATSAMD21J18A-CUT IC MCU 32BIT 256KB FLASH 64UFBGA Технология микрочипов

ATSAM3U4/2/1 Описание

Серия Atmels SAM3U является членом семейства микроконтроллеров Flash, основанных на высокопроизводительном 32-разрядном процессоре ARM Cortex-M3 RISC.Он работает на максимальной скорости 96 МГц и имеет до 256 Кбайт Flash и до 52 Кбайт SRAMВ комплект периферийных устройств входит порт высокоскоростного USB-устройства с встроенным приемопередатчиком, высокоскоростной MCI для SDIO/SD/MMC, интерфейс внешней шины с контроллером NAND Flash,до 4xUSARTs (SAM3U1C/2C/4C имеют 3), до 2xTWI (SAM3U1C/2C/4C имеют 1), до 5xSPI SAM3U1C/2C/4C имеют 4), а также 4xPWM таймеры, 3x16-битные таймеры общего назначения, RTC, 12-битный ADC и 10-битный ADC.

Особенности

• Основные
ARM® Cortex®-M3 версия 2.0 работает до 96 МГц
Устройство защиты памяти (MPU)
Устройство для управления устройством
• Вспоминания
От 64 до 256 Кбайт встроенный Flash, широкоразмерный доступ на 128 бит, ускоритель памяти, двойной банк
С 16 до 48 кбайт встроенной SRAM с двойными банками
16 Кбайт ROM с встроенными программами загрузки (UART, USB) и IAP
Контроллер статической памяти (SMC): поддержка SRAM, NOR, NAND. Контроллер NAND Flash с буфером 4 Кбайт RAM и ECC
• Система
Встроенный регулятор напряжения для работы с одним питанием
Пор, BOD и Watchdog для безопасной перезагрузки
Кварцевые или резонаторные осцилляторы: от 3 до 20 МГц основная и необязательная низкая мощность 32,768 кГц для RTC или часов устройств.
Высокая точность 8/12 МГц заводской отделки внутреннего RC осциллятора с частотой 4 МГц для быстрого запуска устройства
️ Медленные часы Внутренний осциллятор RC в качестве постоянных часов для часов устройств в режиме низкой мощности
1 PLL для часов устройств и 1 выделенный PLL для высокоскоростных устройств USB 2.0
До 17 периферийных каналов DMA (PDC) и 4-канальный центральный DMA
• Режимы с низкой энергопотреблением
Режимы спящего режима и резервного режима, до 2,5 мкА в режиме резервного режима
Домен резервного копирования: VDDBU pin, RTC, 32 резервных регистра
Сверхнизкая мощность RTC: 0,6 μA
• Периферийные устройства
Устройство USB 2.0: 480 Мбит/с, 4-килобайтный FIFO, до 7 двунаправленных конечных точек, выделенная DMA
До 4 USART (ISO7816, IrDA®, контроль потока, SPI, поддержка Манчестера) и один UART
До 2 TWI (совместимые с I2C), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
3 каналов 16-битный таймер/счетчик (TC) для захвата, сравнения и PWM
4 каналов 16-битный PWM (PWMC)
32 битовый таймер в реальном времени (RTT) и RTC с функциями календаря и сигнализации
8 каналов 12-битный 1MSPS ADC с дифференциальным режимом ввода и программируемой ступенью усиления, 8-канальный 10-битный ADC
• Ввод и вывод
До 96 линий ввода/вывода с возможностью наружного прерывания (чувствительность к краю или уровню), дебоунсинга, фильтрации сбоев и окончания серийного резистора
3 32-разрядных параллельных входа/выхода (PIO)
• Пакеты
– 100-lead LQFP, 14 x 14 mm, pitch 0.5 mm
100 шаров TFBGA, 9х9 мм, проем 0,8 мм
144-свинцовый LQFP, 20 x 20 мм, угол 0,5 мм
144-колесный LFBGA, 10 х 10 мм, проход 0,8 мм
