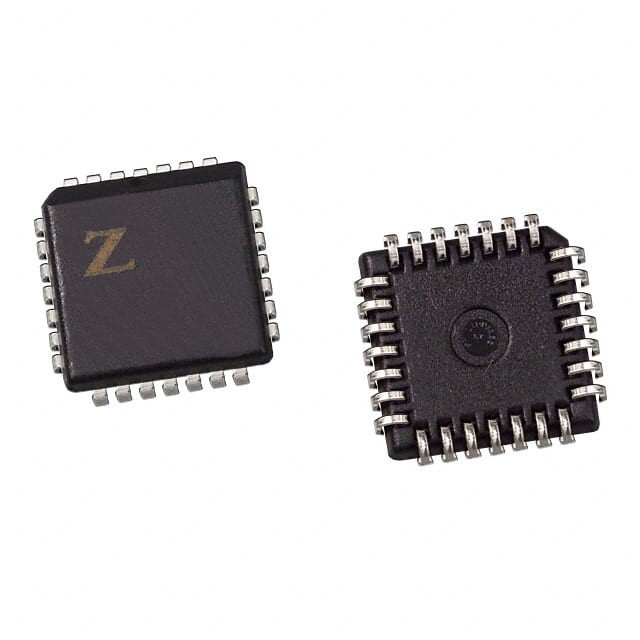

Z86E3016VEC IC MCU 8BIT 4KB OTP 28PLCC Zilog

Общее описание

8-битные одноразовые программируемые микроконтроллеры Z86E30/E31/E40 являются членами семейства одночиповых микроконтроллеров Zilogs Z8® с расширенной схемой разбуждения, программируемыми часовыми таймерами,Варианты EMI с низким уровнем шума, и возможность простого расширения аппаратно-программной системы.

СТРАНИЦЫ

■ Стандартная температура (VCC = от 3,5 до 5,5 В)
■ Расширенная температура (VCC = от 4,5 до 5,5 В)
■ Доступные пакеты:
ОТП DIP/SOIC/PLCC с 28 пин (только Z86E30/31)
Окно DIP с 28-упорным отверстием (только Z86E30/31)
40-контактный DIP OTP/Окно (только Z86E40)
44-контактный PLCC/QFP OTP (только Z86E40)
Окно PLCC с 44-уголками (только Z86E40)
■ Часомер с помощью программного обеспечения (WDT)
■ Программируемый на портах 0, 1 и 2
■ 24/32 Входные/выходные линии
■ Автомобильные замки
■ Автоматическое перезагрузка питания (POR)
■ Программируемые варианты OTP:
Осиллятор RC
Защита EPROM
Отключить автозамок
Постоянно включенный WDT
Отключить резистор обратной связи кристаллического осциллятора
Защита памяти
■ Низкое энергопотребление: 60 мВт
■ Быстрый указатель инструкции: 0,75 μs
■ Два режима ожидания: STOP и HALT
■ Цифровые входы CMOS-уровне, задействованные Шмитом
■ Программный режим с низким уровнем EMI
■ Два программируемых 8-битных счетчика/таймера, каждый с 6-битным программируемым прескалером
■ Шесть векторов, приоритетное прерывание из шести различных источников
■ Два сравнителя
■ Оциллятор на чипе, который принимает кристаллический, керамический резонатор, LC, RC или внешний часовой привод
