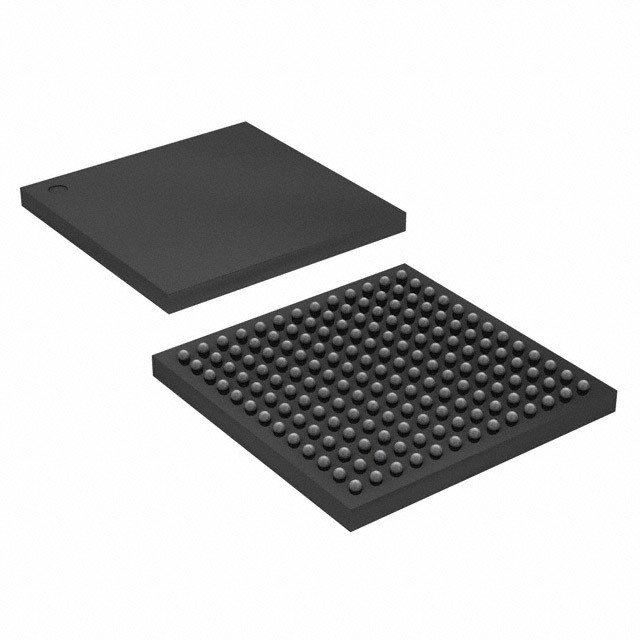

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMicroelectronics

Описание

Устройства STM32L4R5xx, STM32L4R7xx и STM32L4R9xx представляют собой семейство сверхнизкомощных микроконтроллеров (серия STM32L4+), основанные на высокопроизводительном 32-разрядном ядре Arm® Cortex®-M4 RISC.Они работают на частоте до 120 МГц..

Ядро Cortex-M4 оснащено одноточном блоком плавающей запятой (FPU), который поддерживает все одноточное обработки данных Arm® и все типы данных.Ядро CortexM4 также реализует полный набор инструкций DSP (цифровая обработка сигнала) и блок защиты памяти (MPU), который повышает безопасность приложения.

Эти устройства имеют высокоскоростную память (2 Мбайт флэш-памяти и 640 Кбайт SRAM),гибкий контроллер внешней памяти (FSMC) для статической памяти (для устройств с пакетами из 100 и более пин), два интерфейса памяти OctoSPI Flash (доступны на всех пакетах) и широкий спектр расширенных В/В и периферийных устройств, подключенных к двум шинам APB, двум шинам AHB и 32-разрядной матрице многобусовой шины AHB.

Устройства STM32L4Rxxx имеют несколько защитных механизмов для встроенной Flash-памяти и SRAM: защиту от чтения, защиту от записи, защиту от чтения собственного кода и брандмауэр.

Эти устройства предлагают быстрый 12-битный ADC (5 Msps), два сравнителя, два операционных усилителя, два канала DAC, внутренний буфер отсчета напряжения, RTC малой мощности, два 32-битных таймера общего назначения,два 16-битных PWM-таймера, предназначенных для управления двигателем, семь 16-битовых таймеров общего назначения и два 16-битовых маломощных таймера.Доступно до 24 канала емкостного обнаружения.

Особенности

• Ультранизкая мощность с FlexPowerControl
Подача питания от 1,71 до 3,6 В
️ диапазон температур от -40 °C до 85/125 °C
️ режим получения партии (BAM)
305 nA в режиме VBAT: питание для RTC и резервных регистров 32x32 бит
33 nA Режим отключения (5 будительных булавок)

️ 420 nA режим ожидания с RTC
️ 2,8 μA Стойка 2 с RTC
️ 110 μA/MHz Режим работы (режим LDO)
43 μA/MHz в режиме запуска (@ 3,3 V в режиме SMPS)
Пробуждение с режима остановки на 5 мкс

Матрица взаимосвязей
• Ядро: 32-разрядный процессор Arm® Cortex®-M4 с FPU, адаптивный ускоритель реального времени (ART Accelerator), позволяющий выполнение 0-го состояния ожидания из флэш-памяти, частота до 120 МГц, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1) и инструкции DSP
• Показатель производительности
¢ 1,25 DMIPS/MHz (Drystone 2.1)
409.20 Coremark® (3.41 Coremark/MHz @120 MHz)
• Энергетический ориентир
233 балл ULPMarkTMCP
Счет ULPMarkTMPP 56,5
• Источники часов
Оциллятор кристаллический от 4 до 48 МГц
Осиллятор кристаллов 32 кГц для RTC (LSE)
Внутренний 16 МГц заводской RC (± 1%)
Внутренний низкомощный 32 кГц RC (± 5%)

Внутренний многоскоростной осциллятор от 100 кГц до 48 МГц, автоматически регулируемый LSE (точность лучше ±0,25%)
Внутренние 48 МГц с восстановлением часов
3 PLL для системных часов, USB, аудио, ADC
• RTC с календарем HW, сигнализацией и калибровкой
• До 24 канала емкостного обнаружения: поддержка сенсорных клавиш, линейных и вращающихся сенсоров
• Усовершенствованные графические функции
Ускоритель Chrom-ART (DMA2D) для улучшения графического контента
- Chrom-GRC (GFXMMU), позволяющий оптимизировать до 20% графических ресурсов
MIPI® DSI Хост-контроллер с двумя линиями DSI, работающими по 500 Мбит/с каждая
Контроллер LCD-TFT
• 16х таймеров: 2х 16-разрядный продвинутый двигатель управления, 2х 32-разрядный и 5х 16-разрядный общего назначения, 2х 16-разрядный базовый, 2х маломощный 16-разрядный таймеры (доступны в режиме остановки), 2х сторожевых собак, SysTick таймер
• До 136 быстрых В/О, большинство из которых допускают 5 В, до 14 В/О с независимым питанием до 1,08 В
• Вспоминания
2 Мбайт Флэш, 2 банка чтения-во время записи, защита от чтения кода
640 Кбайт SRAM, в том числе 64 Кбайт с проверкой аппаратного паритета
Внешний интерфейс памяти для статической памяти, поддерживающей память SRAM, PSRAM, NOR, NAND и FRAM
2 x интерфейс памяти OctoSPI
• 4x цифровые фильтры для модулятора дельта сигмы
