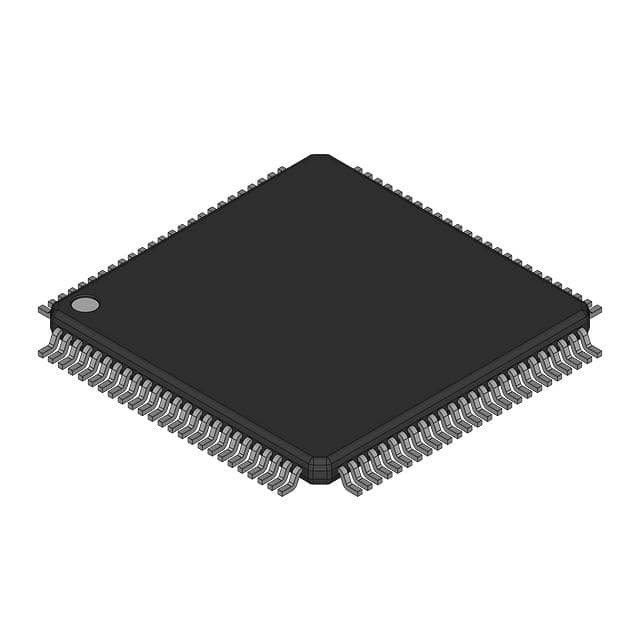

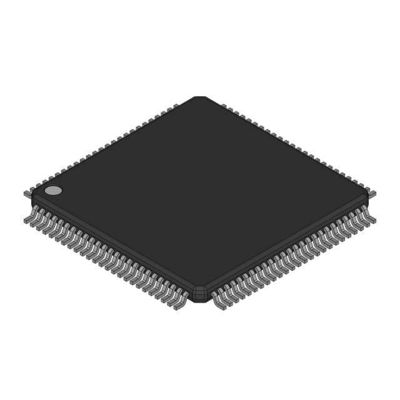

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc.

Обзор

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPЭти микрокомпьютеры с одним чипом работают с использованием сложных инструкций с высоким уровнем эффективности инструкций.С 16M байтов адресной площадиОни также имеют встроенный мультипликатор и DMAC, что делает их идеальными для управления офисным, коммуникационным, промышленным оборудованием,и другие высокоскоростные процессоры.

Особенности

• Пропускная способность памяти (см. рисунок расширения памяти).
ОЗУ от 10 до 24 кбайт
• кратчайшее время выполнения инструкции......50 нс (f ((XIN) = 20 МГц)
• Напряжение питания...................4от 2 до 5,5 В (f ((XIN) = 20 МГц)
Версии маски ROM, внешней ROM и флэш-памяти
2.7 до 5,5 В (f ((XIN) = 10 МГц)
Версии маски ROM, внешней ROM и флэш-памяти
• Низкое потребление энергии..................45mA (M30800MC-XXXFP)
(f ((XIN) = 20 МГц без программного обеспечения ожидания,Vcc=5В)
• Перерывы 29 внутренних и 8 внешних источников перерывов,
5 Прекращение программного обеспечения
источники; 7 уровней (включая прерывание ключевого ввода)
• Многофункциональный 16-битовый таймер.........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
• Серийный В/В... 5 каналов для UART или часовой синхронности
• DMAC....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
• DRAMC.............................................. Используется для EDO, FP, CAS перед обновлением RAS, самообновлением
• Преобразователь A/D........................... 10 бит х 8 каналов (расширяется до 10 каналов)
• Конвертер D/A...................................................... 8 бит х 2 канала
• схема расчета CRC.........................1
• XY преобразователь........................... 1 схема
• Часомер для собак-хранителей 1 строка
• Программируемый В/В..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
• Вводный порт: 1 линия (P85 совместно с NMI pin)
• Расширение памяти.........................Доступно (16M байтов)
• Выбор выхода чипа........................................................................................................................................................................................................................................................................................................................
• Схема генерации часов.......................2 встроенные схемы генерации часов
(встроенное сопротивление обратной связи и внешний керамический или кварцевый осциллятор)

Заявления

Аудио, камеры, офисное оборудование, коммуникационное оборудование,
портативное оборудование и т.д.
