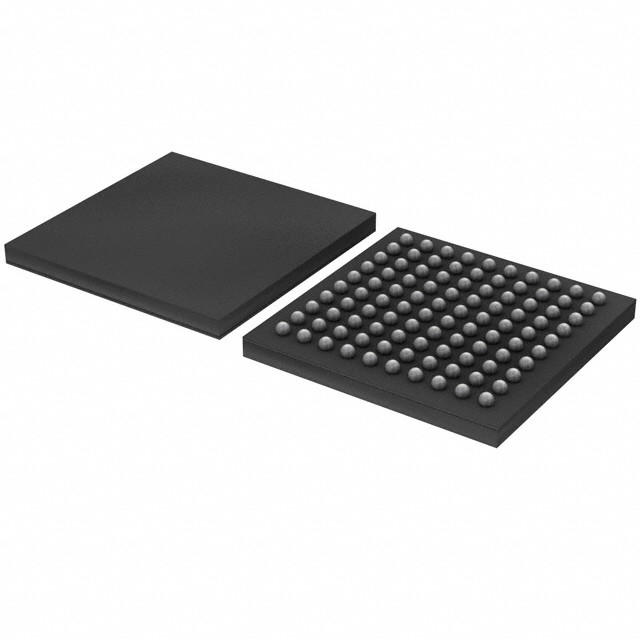

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA Технология микрочипов

Обзор

ATmega640/1280/1281/2560/2561 - это 8-разрядный микроконтроллер CMOS с низким энергопотреблением, основанный на архитектуре AVR enhanced RISC.ATmega640/1280/1281/2560/2561 достигает пропускной способности, приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер Atmel® AVR®
• Расширенная архитектура RISC
135 Мощные инструкции выполнение большинства одночасовых циклов
32 × 8 Рабочие реестры общего назначения
Полностью статическая работа
Пропускная способность до 16 MIPS на частоте 16MHz
¢ Двухцикличный множитель на чипе
• Неплавные сегменты памяти высокой выносливости
64K/128K/256KBytes самопрограммируемой флэши в системе
4Kbyte EEPROM
8Kbyte Внутренняя SRAM
Циклы записи/удаления:10,000 Flash/100,000 EEPROM
Хранение данных: 20 лет при 85°C/ 100 лет при 25°C
Оптимизированный раздел кода загрузки с независимыми блокировками
• Программирование в системе с помощью программы загрузки на чипе
• Подлинная операция чтения и записи
Программа блокировки для обеспечения безопасности программного обеспечения
• Выносливость: до 64 Кбайт дополнительное пространство внешней памяти
• Поддержка библиотеки Atmel® QTouch®
Капацитивные сенсорные кнопки, слайдеры и колеса
Приобретение QTouch и QMatrix
До 64 чувственных каналов
• Интерфейс JTAG (соответствует стандарту IEEE® 1149.1)
Возможности граничного сканирования согласно стандарту JTAG
Обширная поддержка отладки на чипе
Програмирование флэша, EEPROM, предохранителей и блокировок через интерфейс JTAG
• Периферийные особенности
2 8-битных таймера/счетчиков с отдельным прескалером и режимом сравнения
4 16-разрядного таймера/счетчика с отдельным прескалером, режимом сравнения и захвата
Счетчик в реальном времени с отдельным осциллятором
4 8-битных PWM-каналов
6/12 каналов PWM с программируемым разрешением от 2 до 16 бит (ATmega1281/2561, ATmega640/1280/2560)
Выходный модулятор сравнения
8/16-канальный, 10-битный ADC (ATmega1281/2561, ATmega640/1280/2560)
2/4 программируемые серийные USART (ATmega1281/2561, ATmega640/1280/2560)
Master/Slave SPI серийный интерфейс
️ Байтоориентированный серийный интерфейс на двух проводах
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
Перерыв и пробуждение при смене булавки
• Особые характеристики микроконтроллера
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный осциллятор
Внешние и внутренние источники отключения
6 режимов сна: безработный режим, снижение шума ADC, экономия энергии, отключение питания, режим ожидания и длительный режим ожидания
• Ввод/вывод и пакеты
54/86 Программируемые линии ввода/вывода (ATmega1281/2561, ATmega640/1280/2560)
¢ 64-пакетный QFN/MLF, 64-проводный TQFP (ATmega1281/2561)
¢ 100-лидный TQFP, 100-балльный CBGA (ATmega640/1280/2560)
RoHS/Полнозеленый
• Диапазон температуры:
Промышленный
• Слишком низкое энергопотребление
Активный режим: 1 МГц, 1,8 В: 500 мкА
Режим отключения питания: 0,1 мкА при 1,8 В
• Степень скорости:
¢ ATmega640V/ATmega1280V/ATmega1281V:
• 0 - 4 МГц @ 1,8 - 5,5 В, 0 - 8 МГц @ 2,7 - 5,5 В
¢ ATmega2560V/ATmega2561V:
• 0 - 2 МГц @ 1,8 В - 5,5 В, 0 - 8 МГц @ 2,7 В - 5,5 В
¢ ATmega640/ATmega1280/ATmega1281:
• 0 - 8 МГц @ 2,7 В - 5,5 В, 0 - 16 МГц @ 4,5 В - 5,5 В
¢ ATmega2560/ATmega2561:
• 0 - 16 МГц @ 4,5 В - 5,5 В
