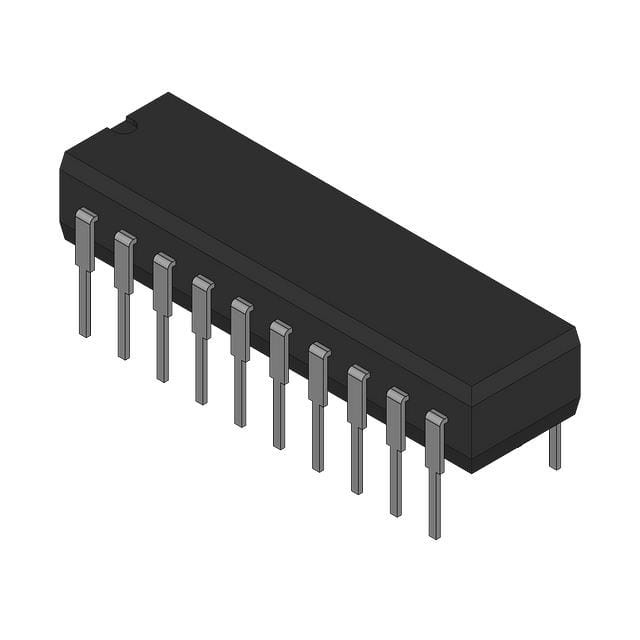

ATTINY26-16PC IC MCU 8BIT 2KB FLASH 20DIP Atmel

Обзор

ATtiny261/461/861 представляет собой 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на усовершенствованной архитектуре LButtonRISC AVR.ATtiny261/461/861 достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
123 мощные инструкции выполнение большинства одночасовых циклов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
• Неволатильные программы и памяти данных
2/4/8K байт программируемой памяти в системе (ATtiny261/461/861)
128/256/512 байтов В системе программируемая EEPROM (ATtiny261/461/861) Продолжительность: 100 000 циклов записи/удаления
128/256/512 байтов Внутренняя SRAM (ATtiny261/461/861)
Замок программирования для самопрограммирования Flash-программы и безопасности данных EEPROM
• Периферийные особенности
8/16-битный таймер/счетчик с прескалером и двумя PWM-каналами
8/10-битный высокоскоростной таймер/счетчик с отдельным прескалером
3 Выходы высокочастотного PWM с отдельным выходом Сравните регистры Программируемый генератор мертвого времени
Универсальный серийный интерфейс с детектором состояния запуска
10 битный ADC
11 Одноконтактные каналы
16 дифференциальных пар каналов ADC
15 дифференциальных пар каналов ADC с программируемым увеличением (1x, 8x, 20x, 32x)
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
• Особые характеристики микроконтроллера
DebugWIRE на чипе Система отладки
Встроенный в систему программируемый через порт SPI
Внешние и внутренние источники отключения
– Low Power Idle, ADC Noise Reduction, and Power-down Modes
Улучшенная схема перезагрузки
Програмируемая схема обнаружения
Внутренний калиброванный осциллятор
• Ввод/вывод и пакеты
16 программируемых линий ввода/вывода
️ 20-конечный PDIP, 20-конечный SOIC и 32-конечный MLF
• Рабочее напряжение:
¥ 1,8 - 5,5В для ATtiny261V/461V/861V
¥ 2,7 - 5,5В для ATtiny261/461/861
• Степень скорости:
ATtiny261V/461V/861V: 0 - 4 МГц @ 1,8 - 5,5 В, 0 - 10 МГц @ 2,7 - 5,5 В
ATtiny261/461/861: 0 - 10 МГц @ 2,7 - 5,5 В, 0 - 20 МГц @ 4,5 - 5,5 В
• Промышленный диапазон температур
• Низкое энергопотребление
Активный режим: 1 МГц, 1,8 В: 380 мкА
Режим отключения питания: 0,1 мкА при 1,8 В
