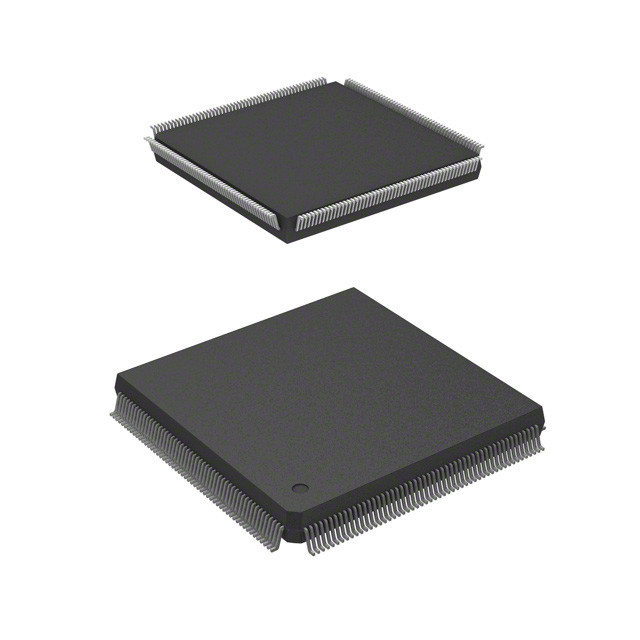

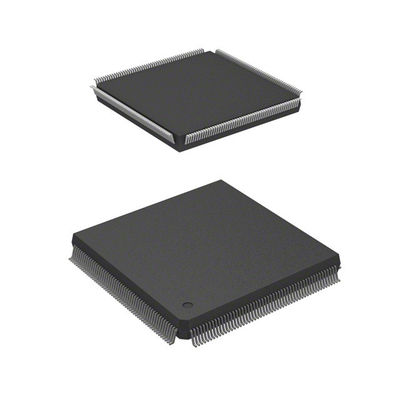

MB91F362APFVS-G IC MCU 32BIT 512KB FLASH 208QFP Технологии Infineon

■ ОПИСАНИЕ

Серия Fujitsu MB91360G - это стандартный микроконтроллер, содержащий широкий спектр I/O периферийных устройств и функций управления шиной.Серия MB91360G оснащена 32-разрядным ядром RISC CPU (серия FR50) и подходит для встроенных приложений управления, требующих высокопроизводительной и высокоскоростной обработки процессораСерия MB91360G также содержит до 4 Кбайт кэш-памяти инструкций и других внутренних памятей для улучшения скорости выполнения процессора.

■ СТРАНИЦЫ

• Время выполнения: до 15,6 нс (64 МГц)
• ЦП серии FR50: архитектура RISC
ЦПУ имеет архитектуру регистров общего назначения с улучшенной цифровой реализацией, при которой широкий диапазон
диапазон задержанных инструкций отдела уменьшает потери времени выполнения из-за перерывов в трубопроводе.
Инструкции по манипулированию битами и инструкции по доступу к памяти были улучшены, что привело к улучшению кода.
эффективность и скорость выполнения контроля.
• Пятиступенчатая трубопроводная структура обеспечивает высокоскоростную обработку (одна инструкция на цикл)
• 32-разрядный линейный адресный пространство: 4 Гбайт
• Фиксированный размер 16-битных инструкций (основные инструкции)
• Высокоскоростное умножение/этапное деление
• Высокоскоростная перерывная обработка (6 циклов)
• Регистры общего назначения: 16 × 32 бит
• Внешний блок интерфейса шины с широким спектром функций
Разделяет пространство внешней памяти на максимум восемь областей.
выбор (8, 16, 32-разрядный), и размер площади может быть указан для каждой области.
• Адресная ширина до 32 бит
• Програмируемая функция автоматического ожидания
• Внутренний кэш инструкций
Серия MB91360G содержит кэш инструкций до 4 Кбайт для улучшения скорости выполнения внешних программ.
• Двустороннее ассоциативное кэширование
• DMAC
Прямой доступ к памяти (DMA) может быть использован для выполнения различных видов передачи данных без прохождения через процессор.
• 8 каналов (включая до 3 внешних)
• Поддерживаются три способа передачи: однократный/блок, взрыв, непрерывный перевод
• Механизмы контроля энергопотребления
Серия MB91360G содержит ряд функций управления рабочими часами для снижения расхода энергии.
• Управление программным обеспечением: функции снотворного и остановки/реального времени
• Управление аппаратным обеспечением: функция аппаратного обеспечения в режиме ожидания
• Функция передач (разделителя): частоты часов процессора и периферийных устройств могут устанавливаться независимо друг от друга.
• Содержит ряд периферийных функций
• UART, U-тимер
• Часы в реальном времени (с дополнительной подчасовой операцией и модулем калибровки подчасовых)
• Управление шаговым двигателем
• Генератор звука
• Серийный IO (SIO), SIO-Prescaler
• Перезагрузка
• Сравнитель сигнализации
• IO-тимер
• Интерфейс I2C
• 10-битный конвертер D/A
• Интерфейс CAN
• 10-битный преобразователь A/D
• 16-разрядный таймер перезагрузки
• 16-разрядный PWM таймер
• Часомер с помощью сторожевой собаки
• Модуль битового поиска
• Контроллер отключения
• Внешние входы прерывания
• функция порта ввода/вывода
• Непрерывные уровни
16 маскируемых уровней прерывания
• прочие
• напряжение питания
• Используется источник питания 5 В, внутренний регулятор создает внутреннее питание 3,3 В
• Пакет: MB91FV360GA использует пакет PGA401, MB91F362GA поставляется в пакете QFP208 и MB91F369GA в пакете QFP160.
