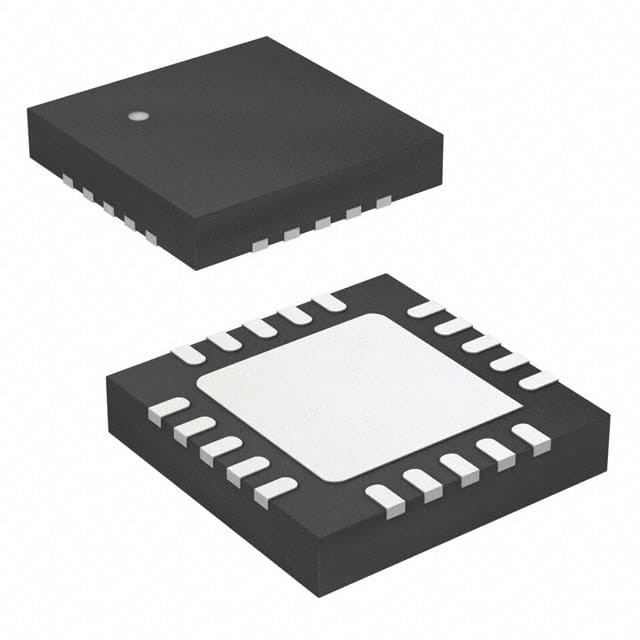

Z8F0431QH020SG IC MCU 8BIT 4KB FLASH 20QFN Zilog

Обзор

Семейство продуктов Zilog Z8 Encore! MCU является первым в линейке продуктов микроконтроллеров Zilog, основанных на 8-битном eZ8 процессоре.XP F082A Серия продуктов расширяет обширную линейку 8-битных микроконтроллеров Zilog. Возможность программирования Flash в схеме позволяет ускорить время разработки и изменения программ в поле. Новый процессор eZ8 совместим с существующими инструкциями Z8.Богатый периферийный набор Z8 Encore! XP F082A Серия делает его подходящим для различных приложений, включая управление двигателями, системы безопасности, бытовые приборы, личные электронные устройства и датчики.

Особенности

Ключевые характеристики Z8 Encore! XP F082A серии продуктов включают:
• 20 МГц eZ8 процессор
• 1 КБ, 2 КБ, 4 КБ или 8 КБ Флэш-памяти с возможностью программирования в схеме
• 256 Б, 512 Б или 1 КБ регистров RAM
• До 128 B хранилища нелетких данных (NVDS)
• Внутренний точностной осциллятор, настроенный на ± 1% точности
• Внешний кристаллический осциллятор, работающий до 20 МГц
• опциональный 8-канальный 10-битный аналого-цифровой преобразователь (ADC)
• Опциональный датчик температуры на чипе
• Аналоговый сравнитель на чипе
• Опциональный на чипе низкомощный операционный усилитель (LPO)
• Полный дуплекс UART
• Генератор скорости передачи сигналов UART (BRG) может быть сконфигурирован и использован в качестве базового 16-битного таймера
• Инфракрасные кодеры/декодеры, совместимые с IRDA, интегрированные
с UART
• Два расширенных 16-битных таймера с возможностью захвата, сравнения и PWM
• Часомер с специальным внутренним осциллятором
• До 20 векторных прерываний
• от 6 до 25 пинов В/В в зависимости от упаковки
• До тринадцати входных булав с терпимостью 5 V
• До 8 портов, способных к прямому приводу светодиодных ламп без необходимости ограничения тока
• Дебагировщик на чипе (OCD)
• Защита от перенапряжения (VBO)
• Программируемое обнаружение низкого уровня аккумулятора (LVD) (только устройства с 8 булами)
• Точные напряженные ссылки, полученные с помощью диафрагмы, доступные для ADC, сравнителя,
VBO и LVD
• Перезагрузка питания (POR)
• рабочее напряжение от 2,7 до 3,6 В
• упаковки с 8, 20 и 28 булавками
• от 0°C до +70°C и от 40°C до +105°C для диапазонов температуры работы
