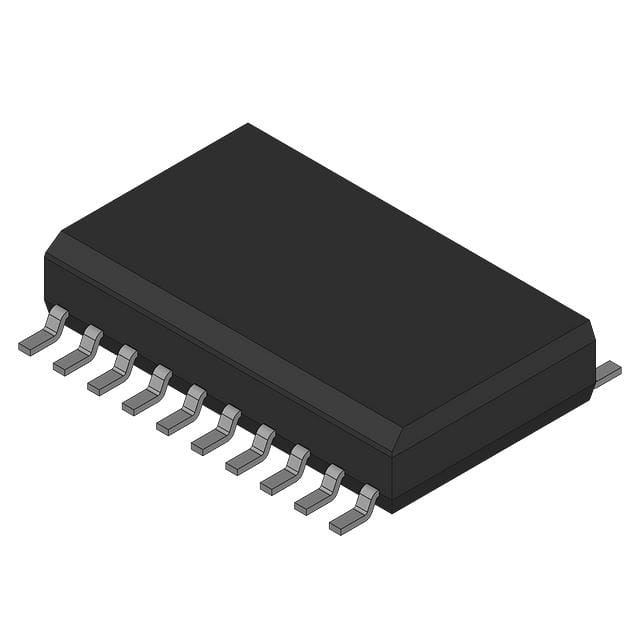

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

Обзор

ATtiny40 - это 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на компактной архитектуре AVR enhanced RISC.ATtiny40 достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
54 мощные инструкции выполнение большинства одночасовых циклов
16 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 12 MIPS на частоте 12 МГц
• Неволатильные программы и памяти данных
4K байтов программируемой памяти в системе
256 байтов Внутренняя SRAM
Циклы записи/удаления: 10000
Хранение данных: 20 лет при 85oC / 100 лет при 25oC
• Периферийные особенности
Один 8-битный таймер/счетчик с двумя PWM-каналами
1 8/16-битный таймер/счетчик
10 битовый аналого-цифровой конвертер
• 12 каналов с одним концом
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
Master/Slave SPI серийный интерфейс
¢ Slave TWI серийный интерфейс
• Особые характеристики микроконтроллера
В системе программируемый
Внешние и внутренние источники отключения

Улучшенная схема перезагрузки
Внутренний калиброванный осциллятор
• Ввод/вывод и пакеты
️ 20-контактный SOIC/TSSOP: 18 программируемых линий I/O
20 панелей VQFN/MLF: 18 программируемых линий ввода/вывода
• Рабочее напряжение:
¥ 1,8 ¥ 5,5 В
• Программирование напряжения:
5В
• Степень скорости
0 4 МГц @ 1,8 5, 5 В
0 8 МГц @ 2,7 5,5 В
0 12 МГц @ 4,5 5,5 В
• Промышленный диапазон температур
• Низкое энергопотребление
Активный режим:
• 200 мкА при 1 МГц и 1,8 В
- Режим бездействия:
• 25 мкА при 1 МГц и 1,8 В
¢ Режим отключения:
• < 0,1 мкА при 1,8 В
