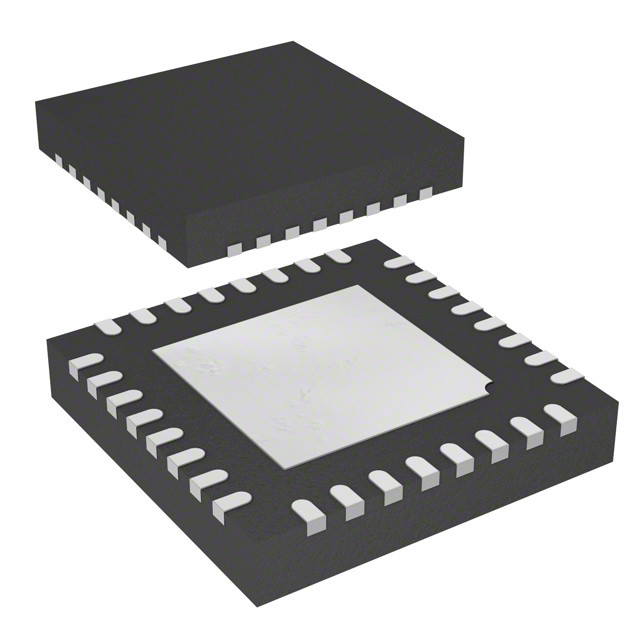

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Технология микрочипов

Описание

AT89C5130A/31A-M представляет собой высокопроизводительную Flash-версию одночиповых 8-битных микроконтроллеров 80C51 с полноскоростными функциями USB.

Особенности

• Ядро 80C52X2 (6 часов на инструкцию)
Максимальная основная частота 48 МГц в режиме X1, 24 МГц в режиме X2
Указатель двойных данных
Улучшенная полнодуплексная UART (EUART)
Три 16-битных таймера/счетчиков: T0, T1 и T2
256 байтов оперативной памяти Scratchpad
• 16/32-Kbyte On-chip Flash EEPROM Встроенное программирование через USB
Байт и страница (128 байтов) Удаление и запись
100 000 циклов написания
• 3-KbyteFlash EEPROM для загрузки
Байт и страница (128 байтов) Удаление и запись
100 000 циклов написания
• 1-килобайтные данные EEPROM (
Байт и страница (128 байтов) Удаление и запись
100 000 циклов написания
• Расширенная оперативная память на чипе (ERAM): 1024 байта
• Интегрированный монитор питания (POR/PFD) для контроля внутреннего питания
• Модуль USB 1.1 и 2.0 с полной скоростью с прерыванием при завершении передачи
Окончательная точка 0 для передачи контроля: 32-байтовая FIFO
6 Программируемых конечных точек с направлением входа или выхода и с массовыми, прерывистыми или изохронными передачами
• Конечная точка 1, 2, 3: 32-байтовая FIFO
• Конечная точка 4, 5: 2 x 64-байтовая FIFO с двойным буфером (режим Пинг-понга)
• Конечная точка 6: 2 x 512 байтов FIFO с двойным буферизацией (режим пинг-понга)
¢ Приостановить/возобновить прерывания
️ 48 МГц PLL для полноскоростной автобусной эксплуатации
Отключение шины по запросу микроконтроллера
• 5-канальный программируемый счетчик (PCA) с 16-битным счетчиком, высокоскоростным выходом, сравнением/захватом, возможностями PWM и Watchdog Timer
• Программируемый аппаратный Watchdog Timer (одноразовый включен с перезагрузкой): 100 мс до 3 с на частоте 8 МГц
• Интерфейс прерывания работы клавиатуры на порте P1 (8 бит)
• TWI (Two Wire Interface) 400 Кбит/с
• Интерфейс SPI (мод Master/Slave)
• 34 штифта ввода/вывода
• 4 прямого привода светодиодных выходов с программируемыми источниками тока: 2-6-10 мА
• Система прерывания приоритетов на четырех уровнях (11 источников)
• Режимы бездействия и отключения питания
• 0-24 МГц на чипе осциллятор с аналоговым PLL для 48 МГц синтеза
• Промышленный диапазон температур
• Расширенный диапазон питания: 2,7V до 5,5V (требуется от 3,3V до 5,5V для USB)
• Пакеты: PLCC52, VQFP64, QFN32
