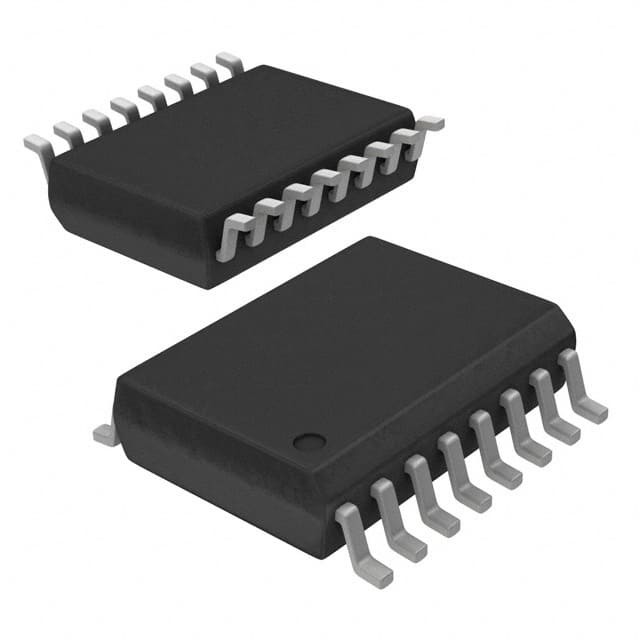

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelectronics

ВВОЗ

ST7LITE1xB является членом семейства микроконтроллеров ST7. Все устройства ST7 основаны на общепринятом отраслевом стандарте 8-битного ядра с расширенным набором инструкций.
ST7LITE1xB оснащен памятью FLASH с возможностью программирования в схеме (ICP) и программирования в приложении (IAP) байт за байтом.
Под управлением программного обеспечения устройство ST7LITE1xB может быть помещено в режим WAIT, SLOW или HALT, что снижает расход энергии, когда приложение находится в состоянии простоя или готовности.
Усовершенствованный набор инструкций и режимы обращения ST7 предлагают разработчикам программного обеспечения мощность и гибкость, что позволяет проектировать высокоэффективный и компактный прикладный код.В дополнение к стандартному 8-битному управлению данными, все микроконтроллеры ST7 оснащены манипуляцией истинными битами, 8x8 неопознанным умножением и режимами косвенного адресации.

■ Вспоминания

- до 4 Кбайт однонапряженный расширенный Flash
(XFlash) Программа памяти с защитой от чтения,
Программирование в схемах и приложения
10K запись/
гарантированные циклы стирания, хранение данных: 20 лет при 55°C.
256 байтов оперативной памяти
- 128 байтов EEPROM с защитой от отчёта.
Гарантированный цикл записи/удаления 300 тыс.
Хранение данных: 20 лет при температуре 55°C.
■ Часы, перезагрузка и управление поставками
Улучшенная система сброса
Улучшенный контроллер низкого напряжения (LVD)
главный источник питания и вспомогательный детектор напряжения
(AVD) с возможностью прерывания установки
Процедуры безопасного отключения
Источники часов: внутренний 1% RC осциллятор
(на ST7FLITE15B и ST7FLITE19B), кристаллический/керамический резонатор или внешние часы
Внутренние 32-МГц входные часы для автоматического перезагрузки таймера
️ опциональный x4 или x8 PLL для внутренних часов 4 или 8 МГц
Пять режимов экономии энергии: остановка, активная остановка, автоматическое пробуждение после остановки, ожидание и замедление
■ Порты ввода/вывода
До 17 многофункциональных двунаправленных линий ввода/вывода
7 высоких выходов раковины
■ 5 таймеров
Конфигурируемый таймер для сторожевых собак
2 8-разрядных Lite-таймера с прескалером, 1 базой в реальном времени и 1 записью входа
Два 12-битных автоперезагрузочных таймера с 4 PWM
выводы, 1 запись ввода, 4 сравнения вывода
и один импульс функции
■ Интерфейс связи
¢ синхронный серийный интерфейс SPI
■ Управление прерыванием
12 векторов прерывания плюс TRAP и RESET
15 внешних линий прерывания (на 4 вектора)
■ Аналоговый сравнитель
■ Преобразователь A/D
7 входных каналов

️ 13-битная точность от 0 до 430 мВ (@ 5V VDD)
10 битовая точность от 430 мВ до 5 В (@ 5 В ВДД)
■ Комплект инструкций
8 битовые манипуляции с данными
63 базовых инструкции с обнаружением незаконного операционного кода
17 основных режимов обращения
8 x 8 не подписанных инструкций умножения
■ Инструменты развития
Полный пакет разработки оборудования и программного обеспечения
DM (модуль отладки)
