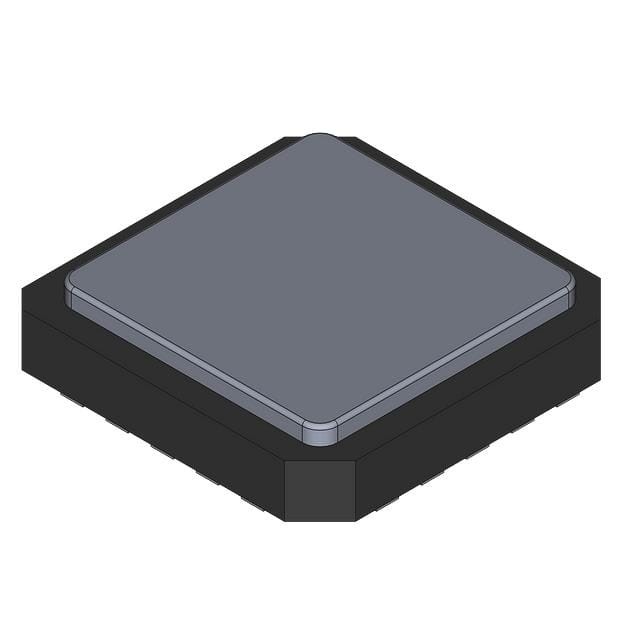

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN Atmel

Обзор

ATtiny24/44/84 представляет собой 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на архитектуре RISC AVR.ATtiny24/44/84 достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
120 мощных инструкций, выполняющих один цикл часов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
• Неволатильные программы и памяти данных
2/4/8K байт программируемой памяти (ATtiny24/44/84)
Продолжительность: 10 000 циклов записи/удаления
128/256/512 Байты В системе программируемая EEPROM (ATtiny24/44/84)
Выдержка: 100 000 циклов записи/удаления
128/256/512 байтов Внутренняя SRAM (ATtiny24/44/84)
Замок программирования для самопрограммирования флэш-программы и данных EEPROM
Охрана
• Периферийные особенности
Два таймера/счетчика, 8- и 16-битные счётчики с двумя PWM-каналами на обоих
10 битный ADC
8 каналов с одним концом
12 пар дифференциальных каналов ADC с программируемой увеличением (1x, 20x)
Измерение температуры
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
Универсальный серийный интерфейс
• Особые характеристики микроконтроллера
DebugWIRE на чипе Система отладки
Встроенный в систему программируемый через порт SPI
Внешние и внутренние источники отключения
Смена булавки Прекращение на 12 булавках
Режим бездействия с низкой мощностью, режим снижения шума ADC, режим ожидания и режим отключения питания
Улучшенная схема перезагрузки
Програмируемая схема обнаружения
Внутренний калиброванный осциллятор
¢ Сенсор температуры на чипе
• Ввод/вывод и пакеты
¢ 14-контактный SOIC, PDIP и 20-контактный QFN/MLF: двенадцать программируемых линий ввода/вывода
• Рабочее напряжение:
¥ 1,8 - 5,5В для ATtiny24V/44V/84V
¥ 2,7 - 5,5 В для ATtiny24/44/84
• Степень скорости
ATtiny24V/44V/84V: 0 - 4 МГц @ 1,8 - 5,5 В, 0 - 10 МГц @ 2,7 - 5,5 В
ATtiny24/44/84: 0 - 10 МГц @ 2,7 - 5,5 В, 0 - 20 МГц @ 4,5 - 5,5 В
• Промышленный диапазон температур
• Низкое энергопотребление
Активный режим:
1 МГц, 1,8 В: 380 мА
¢ Режим отключения:
1.8В: 100 нА
