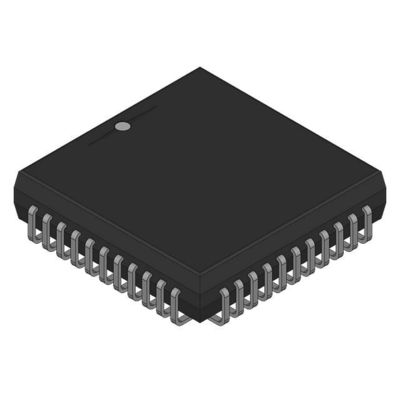

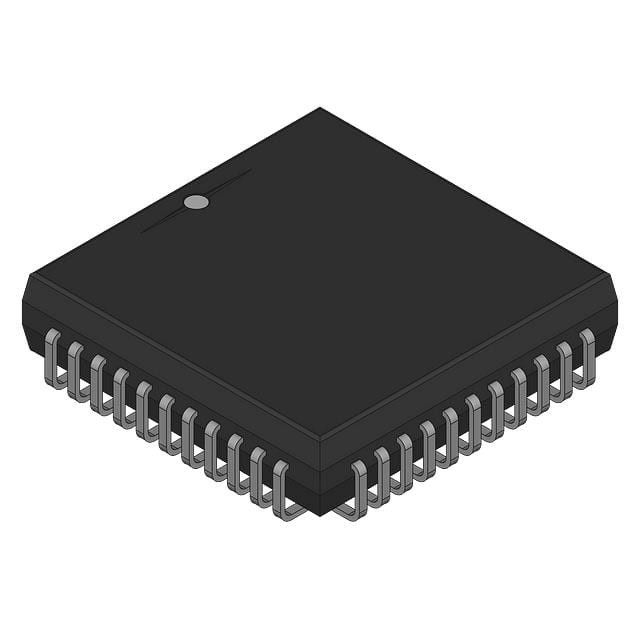

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC Atmel

Обзор

ATmega8535 представляет собой 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на архитектуре RISC AVR.ATmega8535 достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-разрядный микроконтроллер AVR®
• Расширенная архитектура RISC
130 мощных инструкций, выполняющих один цикл часов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 16 MIPS на частоте 16 MHz
2 цикла на чипе
• Неволатильные программы и память данных
8K байтов самопрограммируемой флэши в системе
Продолжительность: 10 000 циклов записи/удаления
Оптимизированный раздел кода загрузки с независимыми блокировками
Программирование в системе с помощью программы загрузки на чипе
Истинная операция чтения и записи
512 байтов EEPROM
Выдержка: 100 000 циклов записи/удаления
512 байтов Внутренняя SRAM
Программа блокировки для обеспечения безопасности программного обеспечения
• Периферийные особенности
Два 8-битных таймера/счетчиков с отдельными прескалерами и режимами сравнения
Один 16-битный таймер/счетчик с отдельным прескалером, режимом сравнения и захвата
Режим
Счетчик в реальном времени с отдельным осциллятором
4 PWM-канала
8 каналов, 10-битный ADC
8 Однокончательные каналы
7 Дифференциальных каналов только для пакета TQFP
2 Дифференциальные каналы с программируемым увеличением в 1x, 10x или 200x для TQFP
Только в пакете
Ориентированный на байты двухпроводной серийный интерфейс
Програмируемый серийный USART
Master/Slave SPI серийный интерфейс
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
• Особые характеристики микроконтроллера
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный RC-осциллятор
Внешние и внутренние источники отключения
6 режимов сна: безработный режим, снижение шума от ADC, экономия энергии, отключение питания, режим ожидания
и расширенного режима ожидания
• Ввод/вывод и пакеты
32 программируемые линии ввода/вывода
- 40-прикольный PDIP, 44-прикольный TQFP, 44-прикольный PLCC и 44-падовый QFN/MLF
• Рабочее напряжение
∙ 2,7 - 5,5 В для ATmega8535L
️ 4,5 - 5,5 В для ATmega8535
• Уровни скорости
0 - 8 MHz для ATmega8535L
0 - 16 МГц для ATmega8535
