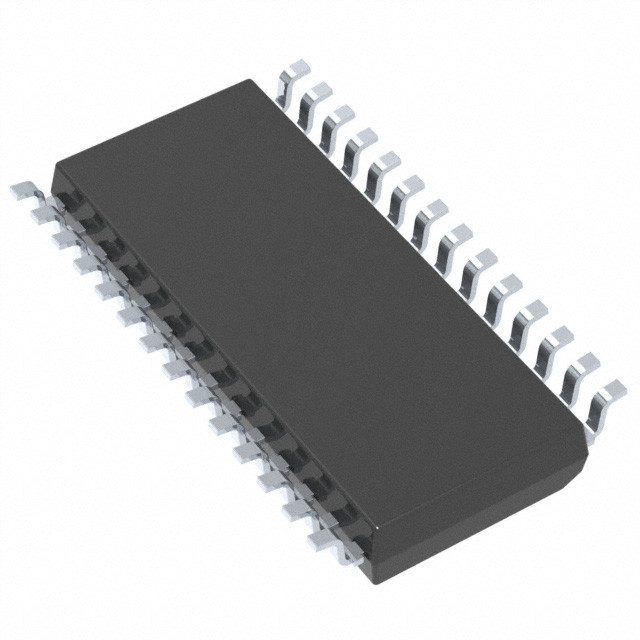

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroelectronics

ВВОЗ

Устройства ST72260Gx, ST72262Gx и ST72264Gx являются членами семейства микроконтроллеров ST7. Их можно сгруппировать следующим образом:
Устройства ST72264Gx предназначены для применения в среднем диапазоне с возможностями интерфейсов ADC, I2C и SCI.
Устройства ST72262Gx предназначены для того же диапазона применений, но без интерфейса I2C или SCI.
Устройства ST72260Gx предназначены для приложений, не требующих ADC, I2C периферийных устройств или SCI.

Все устройства основаны на общепринятом отраслевом стандарте 8-разрядного ядра с расширенным набором инструкций.

■ Вспоминания

4 К или 8 Кбайт Программная память: ROM или одновольтный расширенный Flash (XFlash) с защитой от чтения и защиты от записи и программирования в схемах и программирования в приложениях (ICP и IAP).Гарантированные циклы записи/удаления 10K, хранение данных: 20 лет при 55°C.
256 байтов оперативной памяти
■ Часы, перезагрузка и управление поставками
Улучшенная система сброса
Улучшенный контроллер подачи низкого напряжения (LVD) с 3 программируемыми уровнями и вспомогательный детектор напряжения (AVD) с возможностью прерывания для выполнения безопасных процедур отключения питания
Источники часов: кристаллические/керамические резонаторные осцилляторы, внутренний RC-осциллятор и обход для внешних часов
ПЛЛ для умножения 2x частоты
Возможность отключения
4 режима экономии энергии: остановка, активная остановка, ожидание и замедление
■ Управление прерыванием
Вложенный контроллер прерывания
10 векторов прерывания плюс TRAP и RESET
22 наружных линии прерывания (на 2 вектора)
■ 22 порта ввода/вывода
22 многофункциональные двунаправленные линии В/В
20 альтернативных линий
8 высоких выходов раковины
■ 4 таймера
Главный контроллер часов с базой в реальном времени и возможностями отключения
Конфигурируемый таймер для сторожевых собак
Два 16-битных таймера с: 2 входных захвата, 2 выхода сравнивает, внешний вход часов на один таймер, PWM и пульс генератор режимы
■ 3 Коммуникационные интерфейсы
¢ синхронный серийный интерфейс SPI
Интерфейс I2C для многомастеров (SMBus V1.1)
СИИ асинхронный серийный интерфейс
■ 1 Аналоговые периферийные устройства
10 битовый ADC с 6 входными каналами
■ Комплект инструкций
8 битовые манипуляции с данными
63 базовых инструкции с незаконным обнаружением операционного кода
17 основных режимов обращения
8 x 8 не подписанная инструкция умножения
■ Инструменты развития
Полный пакет разработки оборудования и программного обеспечения
