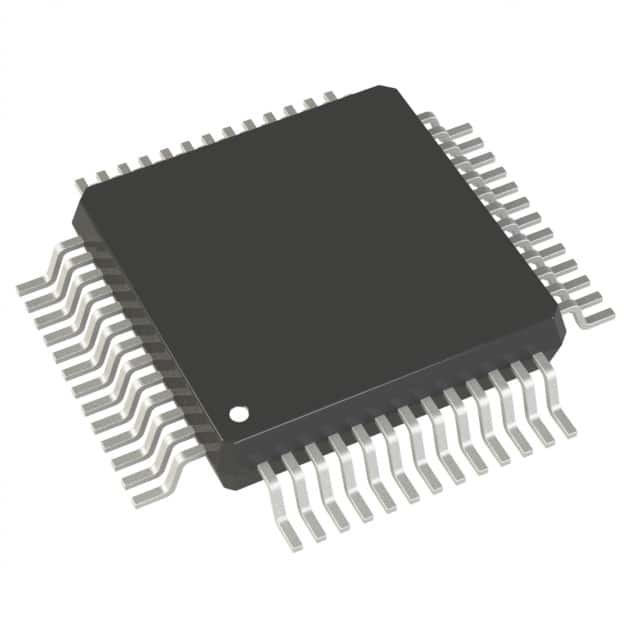

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP Аналоговые устройства Inc.
| Фирменное наименование | Analog Devices Inc. |
|---|---|
| Номер модели | ADUC834BSZ |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Процессор ядра | 8052 | Размер ядра | 8-разрядный |
|---|---|---|---|
| Скорость | 12.58MHz | Взаимодействие | EBI/EMI, ² C I, SPI, UART/USART |
| Peripherals | POR, PSM, PWM, датчик Temp, WDT | Количество вводов/выводов | 34 |
| Размер запоминающего устройства программы | 62KB (62K x 8) | Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | 4K x 8 | Размер RAM | 2.25K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 2,7 В ~ 5,25 В | Преобразователи данных | A/D 3x16b, 4x24b; D/A 1x12b |
| Тип генератора | Внутренний | Операционная температура | -40°C | 125°C (ЖИВОТИКИ) |
| Тип установки | Поверхностный монтаж | Пакет / чемодан | 52-QFP |
| Пакет изделий поставщика | 52-MQFP (10x10) | ||
| Выделить | Устройство управления памятью MCU,mcu микро- блок управления,Интегральная схемаа микроконтроллера |
||
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Part Number | Description | |
|---|---|---|
| ADUC834BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BSZ-REEL | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC842BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BSZ | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC831BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC841BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC842BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC841BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BSZ | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC836BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BS | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC834BS | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC836BS | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BS | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC824BS-REEL | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC831BS-REEL | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC842BS62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BS62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BSZ-REEL | IC MCU 8BIT 8KB FLASH 52MQFP |
Характер продукции
Подробная информация о продукции
Описание
ADuC834 представляет собой полный умный преобразователь, интегрирующий два высокоразрешенных ADC, 8-битный MCU и программно-данную Flash/EE память на одном чипе.Два независимых ADC (первичный и вспомогательный) включают в себя датчик температуры и PGA (позволяет непосредственно измерять сигналы низкого уровня).
Особенности
Высокое разрешение - ADC
2 независимых ADC (16-битного и 24-битного разрешения)
24-битные коды отсутствуют, основной ADC
21-битные rms (18.5-битные p-p) Эффективное разрешение @ 20 Гц
Оффсетный дрейф 10 нВ/С, Дрейф прироста 0,5 ppm/С
Память
62 Кбайт на чипе Flash/EE программ памяти
4 Кбайт памяти на чипе Flash/EE
Flash/EE, 100 лет удержания, 100 Кциклов выносливости
3 уровни безопасности памяти программ Flash/EE
Серийная загрузка в схеме (без внешнего оборудования)
Высокоскоростная загрузка пользователя (5 секунд)
2304 Байты на чипе данных RAM
8051-основанное ядро
8051 Совместимый набор инструкций
32 кГц Внешний кристалл
Программируемый ПЛЛ на чипе (макс. 12,58 МГц)
3 x 16-битный таймер/счетчик
26 Программируемые линии ввода/вывода
11 Перерыв источников, два уровня приоритета
Двойной указатель данных, расширенный 11-битный указатель стека
Периферийные устройства на чипе
Внутренняя мощность при перезагрузке схемы
12-битный выходный DAC
Двойные 16-битные DAC/PWM
Датчик температуры на чипе
Источники двойного возбуждения
Счетчик временных интервалов (пробуждающий/RTC таймер)
UART, SPI® и I2C® Serial I/O
Высокоскоростной генератор скорости бауда (включая 115 200) Часомер сторожевой собаки (WDT)
Монитор питания (PSM)
Сила
Нормально: 2,3 мА Макс @ 3,6 В (Core CLK = 1,57 МГц)
Выключение питания: 20 A Max с включенным таймером
Специфицированы для работы на 3 и 5 В
Опаковка и диапазон температур
52-свинцовый MQFP (14 мм 14 мм), ¥40C до +125C
56-свинцовый LFCSP (8 мм 8 мм), ¥40C до +85C
Применение
Интеллектуальные датчики
Взвешивайте весы
Переносные приборы, системы на батареях
Передатчики 4 ‰ 20 мА
Регистрация данных
Наблюдение за точностью системы
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Аналоговые устройства |
| Категория продукции | Микроконтроллеры |
| Серия | MicroConverter® ADuC8xx |
| Опаковка | Поднос |
| Единичная масса | 0.017496 унций |
| Стиль установки | SMD/SMT |
| Пакетный чехол | 52-QFP |
| Операционная температура | -40 °C ~ 125 °C (TA) |
| Пакет изделий поставщика | 52-MQFP (10x10) |
| Количество I-O | 34 I/O |
| Скорость | 12.58 МГц |
| Размер EEPROM | 4K x 8 |
| Ядерный процессор | 8052 |
| Размер оперативной памяти | 2.25K x 8 |
| Программа памяти | ФЛАСШ |
| Периферийные устройства | POR, PSM, PWM, датчик температуры, WDT |
| Подключение | EBI/EMI, I2C, SPI, UART/USART |
| Напряжение питания Vcc-Vdd | 20,7 V ~ 5,25 V |
| Размер ядра | 8-битный |
| Размер памяти программы | 62KB (62K x 8) |
| Преобразователи данных | A/D 3x16b, 4x24b; D/A 1x12b |
| Тип осциллятора | Внутренние |
| Максимальная рабочая температура | + 125 C |
| Диапазон температуры работы | - 40 градусов. |
| Тип интерфейса | I2C/SPI/UART |
| Ядро | 8052 |
| Серия процессоров | ADUC834 |
| Комплект разработки программного обеспечения | EVAL-ADUC834QSZ |
| ширина ширины ширины | 8 бит |
| Максимальное напряжение питания | 3.6 V 5,25 V |
| Напряжение питания-минус | 20,7 В 4,75 В |
| Пакетный чехол | QFP-52 |
| Максимальная часовая частота | 1 МГц |
| Количество ADC-каналов | 4 ADC-канала |
| Вход/выход | 34 I/O |
| Размер оперативной памяти данных | 2304 B |
| Количество счетчиков таймеров | 3 Таймера |
| Разрешение ADC | 24 бита |
Функционально совместимый компонент
Форма, упаковка, функционально совместимый компонент
| Производитель части# | Описание | Производитель | Сравните |
| ADUC834BS Микроконтроллеры и процессоры |
8-битный флеш, 12,58 МГц, микроконтроллер, PQFP52, 14 X 14 MM, MO-022-AC-1, MQFP-52 | Рочестер Электроникс LLC | ADUC834BSZ против ADUC834BS |
Описания
8052 Микроконвертер? ADuC8xx Микроконтроллер IC 8-битный 12,58 МГц 62KB (62K x 8) FLASH 52-MQFP (10x10)
MCU 8-битный 8052 CISC 62KB Flash 3.3V/5V 52-пиновый MQFP Tray
8-битные микроконтроллеры - MCU Microcnvtr с встроенным 16/24B ADC & DAC
