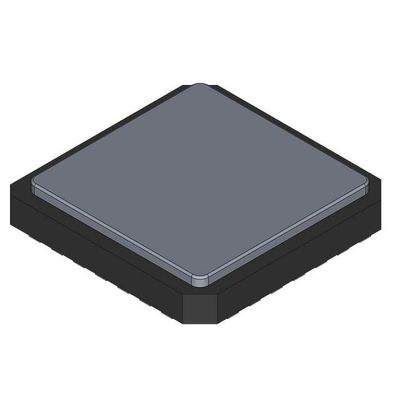

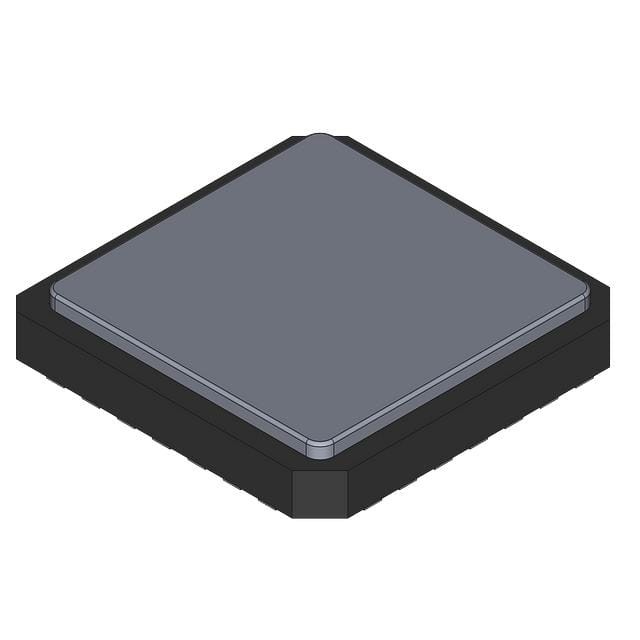

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

Обзор

ATmega48P/88P/168P/328P - это 8-разрядный микроконтроллер CMOS с низким энергопотреблением, основанный на архитектуре RISC AVR.ATmega48P/88P/168P/328P достигает пропускной способности, приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
131 Мощные инструкции Исполнение большинства одночасовых циклов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 20 MIPS на частоте 20 МГц
2 цикла на чипе
• Неплавные сегменты памяти высокой выносливости
4/8/16/32K байтов самопрограммируемой Flash-программ-памяти в системе (ATmega48P/88P/168P/328P)
256/512/512/1K байт EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K байт Внутренняя SRAM (ATmega48P/88P/168P/328P)
Циклы записи/удаления: 10 000 Flash/100 000 EEPROM
Хранение данных: 20 лет при 85°C/100 лет при 25°C
Оптимизированный раздел кода загрузки с независимыми блокировками
Программирование в системе с помощью программы загрузки на чипе
Истинная операция чтения и записи
Программа блокировки для обеспечения безопасности программного обеспечения
• Периферийные особенности
2 8-битных таймера/счетчиков с отдельным прескалером и режимом сравнения
Один 16-битный таймер/счетчик с отдельным прескалером, режимом сравнения и режимом захвата
Счетчик в реальном времени с отдельным осциллятором
6 каналов PWM
8 канальных 10-битных ADC в пакетах TQFP и QFN/MLF
6 каналов 10-битный ADC в пакете PDIP
Измерение температуры
Програмируемый серийный USART
Master/Slave SPI серийный интерфейс
️ Байтоориентированный серийный интерфейс с двумя проводами (совместим с Philips I2C)
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
Перерыв и пробуждение при смене булавки
• Особые характеристики микроконтроллера
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный осциллятор
Внешние и внутренние источники отключения
6 режимов сна: безработный режим, снижение шума ADC, экономия энергии, отключение питания, режим ожидания и длительный режим ожидания
• Ввод/вывод и пакеты
23 программируемые линии ввода/вывода
– 28-pin PDIP, 32-lead TQFP, 28-pad QFN/MLF and 32-pad QFN/MLF
• Рабочее напряжение:
¥ 1,8 - 5,5 В для ATmega48P/88P/168PV
∙ 2,7 - 5,5 В для ATmega48P/88P/168P
️ 1,8 - 5,5 В для ATmega328P
• Диапазон температуры:
От -40 до 85°C
• Степень скорости:
ATmega48P/88P/168PV: 0 - 4 МГц @ 1,8 - 5,5 В, 0 - 10 МГц @ 2,7 - 5,5 В
ATmega48P/88P/168P: 0 - 10 МГц @ 2,7 - 5,5 В, 0 - 20 МГц @ 4,5 - 5,5 В
ATmega328P: 0 - 4 МГц @ 1,8 - 5,5 В, 0 - 10 МГц @ 2,7 - 5,5 В, 0 - 20 МГц @ 4,5 - 5,5 В
• Низкое энергопотребление при 1 МГц, 1,8 В, 25°С для ATmega48P/88P/168P:
Активный режим: 0,3 мА
Режим отключения питания: 0,1 μA
Режим энергосбережения: 0,8 μA (включая 32 кГц RTC)
