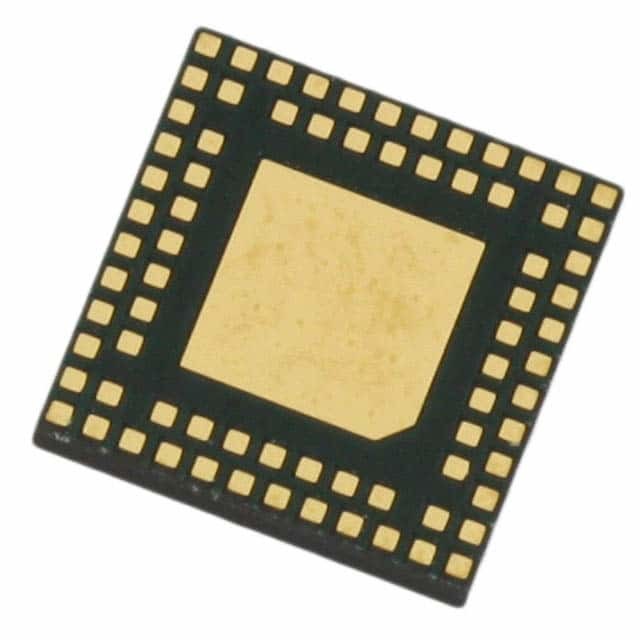

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN Силиконовые лаборатории

Ультранизкая мощность @ 3,6 В

- 110 мкА/МГц, низкомощный актив, DC-DC включен
- 110 нА спящего тока с сохранением данных; включен POR-монитор
- 400 нА спящего тока с smRTClock (внутренний LFO)
- 700 нА снотворного тока с SMRTClock (внешний XTAL)
- 2 мкс пробуждения из любого режима сна

12-битный; 16 ч. Аналогово-цифровой конвертер

- до 75 кпс, 12-битный режим или 300 кпс 10-битный режим
- Внешний шпиль или внутренний VREF (не требуется внешний конденсатор)
- ПГА на чипе позволяет измерять напряжение до двух раз превышающего эталонное напряжение
- Автономный режим взрыва с 16-битным автоматическим аккумулятором среднего
Имя?

Два сравнителя низкого тока

- Программируемый гистерез и время отклика
Имя?

Внутренняя 6-битная ссылка тока

- до ± 500 μA; возможности источника и водопоглощения
Имя?

Интегрированный ЖК-контроллер

- Поддерживает до 128 сегментов (32x4)
Имя?

Специальные периферийные устройства для измерений

- DC-DC бук преобразователь позволяет динамическое масштабирование напряжения для максимальной эффективности (250 мВт выхода)
- импульсный аккумулятор режима покоя с программируемым переключателем отскок и подъем управления интерфейсов непосредственно к датчику измерения
- Data Packet Processing Engine (DPPE) включает в себя аппаратные блоки AES, DMA, CRC и кодирования для ускорения протоколов без провода
- Манчестер и оборудование кодера Three-out-of-Six для энергоэффективного внедрения спецификации беспроводного M-bus

Высокоскоростное усиленное ядро 8051 μC
- Архитектура инструкций с проводкой выполняет 70% инструкций в 1-2 системных часах

Память

- до 128 кБ Flash; программируемый в системе; полная функция чтения/записи/удаления по всему диапазону питания
- До 8 кБ хранилища данных

Цифровые периферийные устройства

- До 57 портов ввода/вывода; все 5 В толерантны с программируемой мощностью привода
- аппаратно усовершенствованные UART, 2 серийных порта SPI и I2C доступны одновременно
- Четыре 16-битных счетчика/таймера общего назначения
Имя?

Источники часов

- Прецизные внутренние осцилляторы: 24,5 МГц с точностью ± 2% поддерживает работу UART; режим расширения спектра для снижения EMI
- Внутренний осциллятор низкой мощности: 20 МГц
- Внешний осциллятор: Кристалл, RC, C, CMOS часы
- Осиллятор SmaRTClock: кристалл 32,768 кГц или 16,4 кГц внутренний LFO с тремя независимыми сигнализациями

Дебют на чипе

- Встроенная схема отладки обеспечивает полную скорость, не вторгается в отладку системы (не требуется эмулятор)
Имя?

Варианты пакета

- 76-прикольный DQFN (6x6 мм), соответствующий RoHS
- 40-прикольный QFN (6x6 мм), соответствующий RoHS
- 80-прикольный QFP (12x12 мм), соответствующий RoHS

Комплект разработки: C8051F960DK

Напряжение питания: от 1,8 до 3,8 В
Температурный диапазон: от 40 до + 85 °C
